激光控制系统

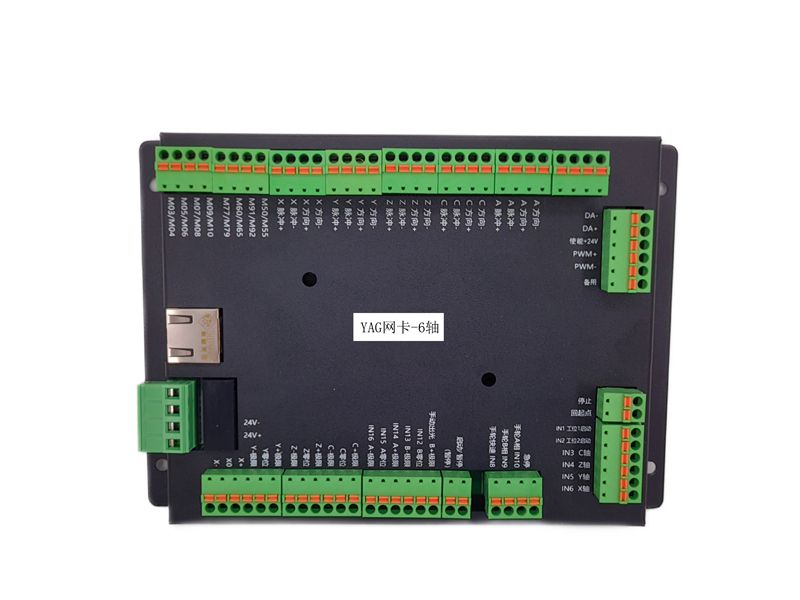

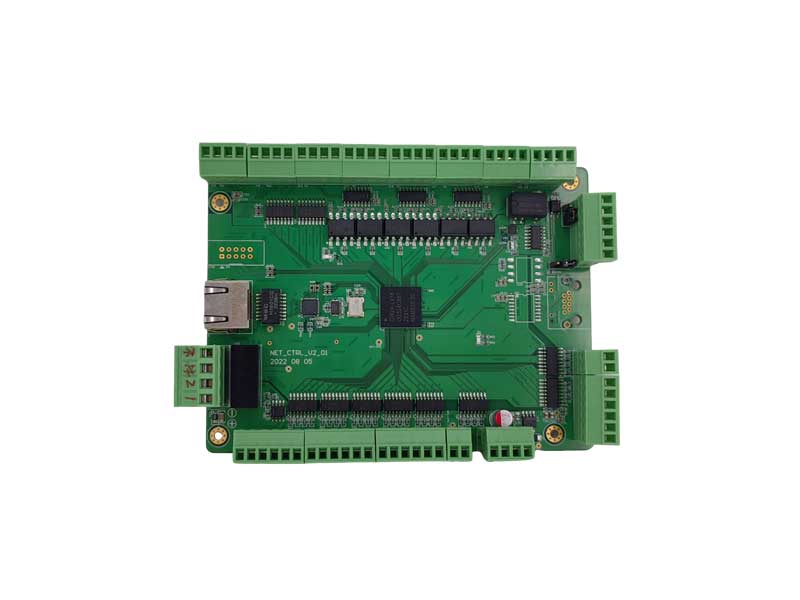

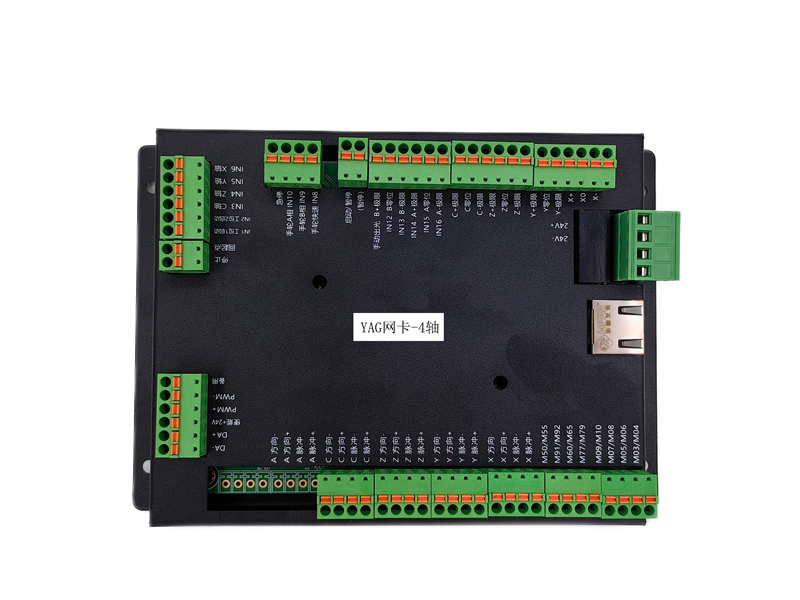

CNC2000激光运动控制卡 AD网卡4轴/6轴

CNC2000激光运动控制卡最多数控和联动轴数为6轴。可用于3轴直线运动+3轴旋转运动(XYZCAB)或6轴旋转运动(6关节机械手)数控系统。……

产品详情

CNC2000激光运动控制卡最多数控和联动轴数为6轴。可用于3轴直线运动+3轴旋转运动(X,Y,Z,C,A,B)或6轴旋转运动(6关节机械手)数控系统。

CNC2000激光加工机数控系统软件基于Windows,采用DSP技术开发,硬件采用PCI接口,具有4轴联动功能。已在多个厂家生产的焊接机、切割机雕刻机配套应用,系统成熟。与其他数控系统相比,主要有以下优点:
系统具有自动视教编程功能

激光加工机数控系统具有自动编程功能和加工轨迹自动优化功能。其他系统都没有加工轨迹自动优化功能。

系统采用DSP技术,可在WinXP、Win2000、Win98、Win95等任意Windows系统下运行。有的系统只能在Win98下运行。

采用电脑控制,操作方便;速度比原PLC控制快、操作、编程方便。

通过X、Y、Z三轴另加一根旋转轴联动,实现四轴联动焊接或切割。

价格便宜:数控系统与运动控制一起。

CNC2000 AD网卡接线图

CNC2000激光运动控制卡系统主要功能:

联动轴数:4轴4联动

程序校验功能

MDI功能

绝对/增量编程(G90、G91)

英制、公制、脉冲数编程(G20、G21、G22)

镜像功能(G24、G25)

缩放功能(G50、G51)

自动、点动、步进、手摇、回零功能

快速定位(G00)、直线插补(G01)

圆弧插补(G02、G03)

暂停(G04)、螺纹功能(G33)

设置/返回电器原点(G29、G30)

反向间隙补偿、光斑半径补偿(G40、G41、G42)

坐标旋转功能(G68、G69)

子程序调用

静态/动态仿真

自动加减速控制

最大空载步进频率:200000Hz

AutoCAD图形文件转换功能(PLT文件、DXF文件)

系统主要优点

1 、匀速连续加工:由AutoCAD、CorelDRAW等画的图形转化自动生成的数控程序,小线段很多,由于加减速,加工速度很慢,焊斑不均匀。CNC2000数控系统可匀速加工曲线,加工速度快,切割或焊斑非常均匀。

2 、视教编程功能, 很多用户觉得三维空间曲线编程很困难,如:不锈钢茶壶等零件的焊接,因而希望提供三维空间曲线的自动编程功能,CNC2000数控系统,手动走一圈即可自动生成空间曲线的4轴联动加工程序。

3、根据多家公司对出口的要求,软件界面已改为中文和英文界面。。

4、圆形零件的焊接很多,为了提高焊接质量,用户要求焊接完整圆后,再多焊一段圆弧和起始段重叠,要求重叠长度(或角度可设置),并且要求从整圆到重叠段之间没有加减速,从而保证焊斑均匀。软件在“图形与转换”菜单下增加了这项功能。

5、矩形零件的焊接,为了提高焊接质量,用户要求矩形4个角用小圆弧过渡,焊接完后,再多焊一段和起始段重叠,要求重叠长度可设置,并且要求每段转弯都没有加减速,重叠段也没有加减速,从而保证焊斑均匀。软件在“图形与转换”菜单下增加了这项矩形焊接功能。

6 、“延时参数设置”简化编程。也可在各M指令后加G04延时指令,但编程麻烦很多。

7、自动编程系统功能。对图形进行编辑,自动生成数控加工程序, 支持AutoCAD、CorelDRAW、Protel 99生成的dxf文件的支持。

8、“相贯线功能”自动编程与焊接(或切割)。

9、 XYZ任意两轴走圆弧与第三轴同时走直线插补功能。

10、激光电源波形控制:针对中谷电源设置16点波形,采用RS232接口控制激光电源波形。

11、“字符加工功能”,可以输入字符, 直接取字符轮廓进行加工,包括汉字和英文字符

以上只是CNC2000激光运动控制卡 AD网卡4轴/6轴简单介绍,如需要更详细的CNC2000激光运动控制卡 AD网卡4轴/6轴资料信息,请联系华鹏艾伟对应销售人员。
