激光控制系统

USB-V4 数字卡激光打标卡支持二次开发

此卡支持简版数字卡所有功能 支持二次开发 (带轴)支持安装激光器类型:CO2,紫外,端泵,绿光,激光振镜焊接机,半导体模块激光器,可安装Win10 Win7 XP系统,安装Win10系统64位需要签名软……

产品详情

激光控制打标卡 USB-V4 数字卡支持简版数字卡所有功能 支持二次开发 (带轴)支持安装激光器类型:CO2,紫外,端泵,绿光,激光振镜焊接机,半导体模块激光器,可安装Win10 Win7 XP系统,安装Win10系统64位需要签名软件请联0755-28990558转821或联系JCZ官方4009008118转1技术支持。

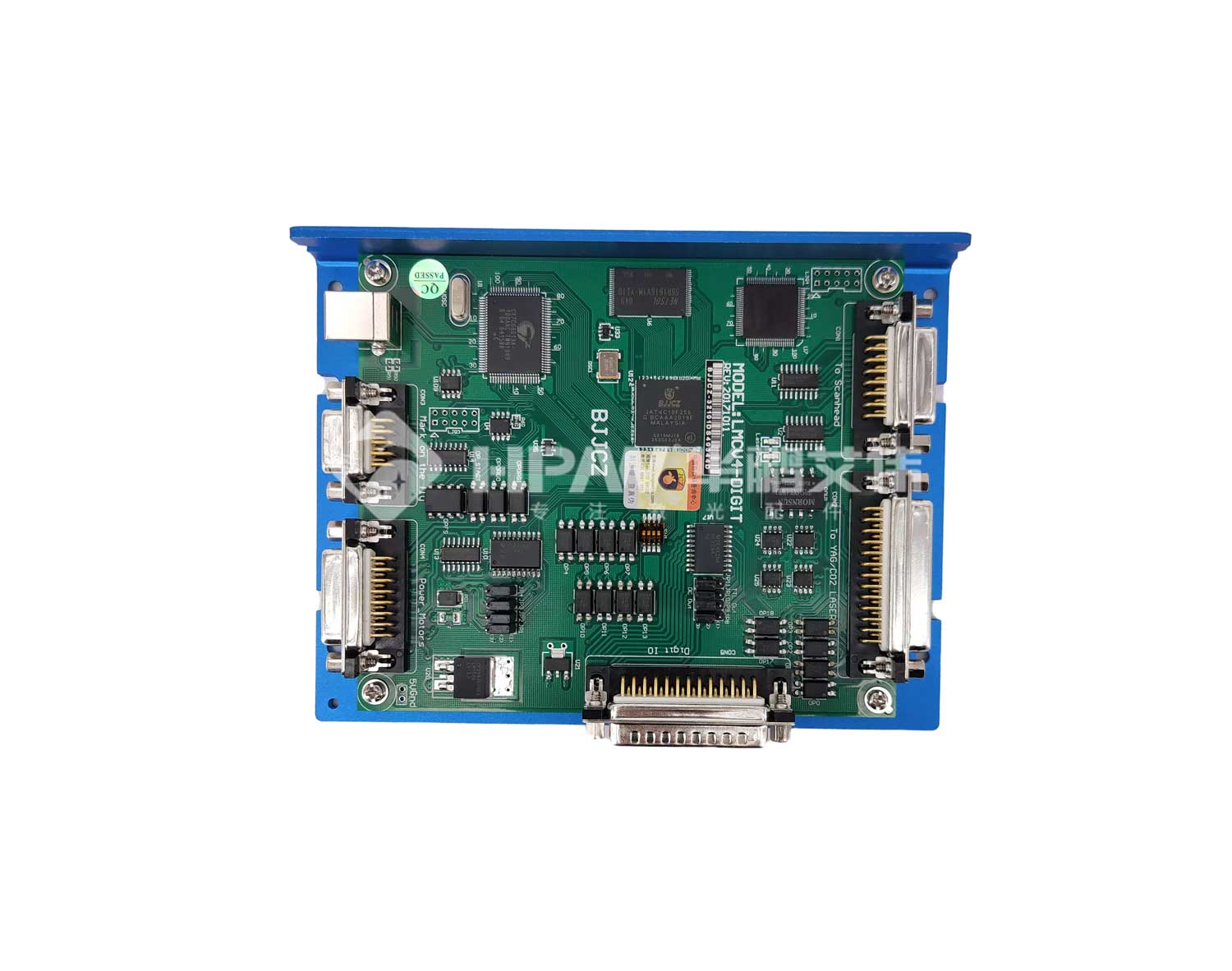

USB-V4 打标控制卡是针对激光打标机而专门开发的控制卡,采用 USB 接口与 PC 机相连。

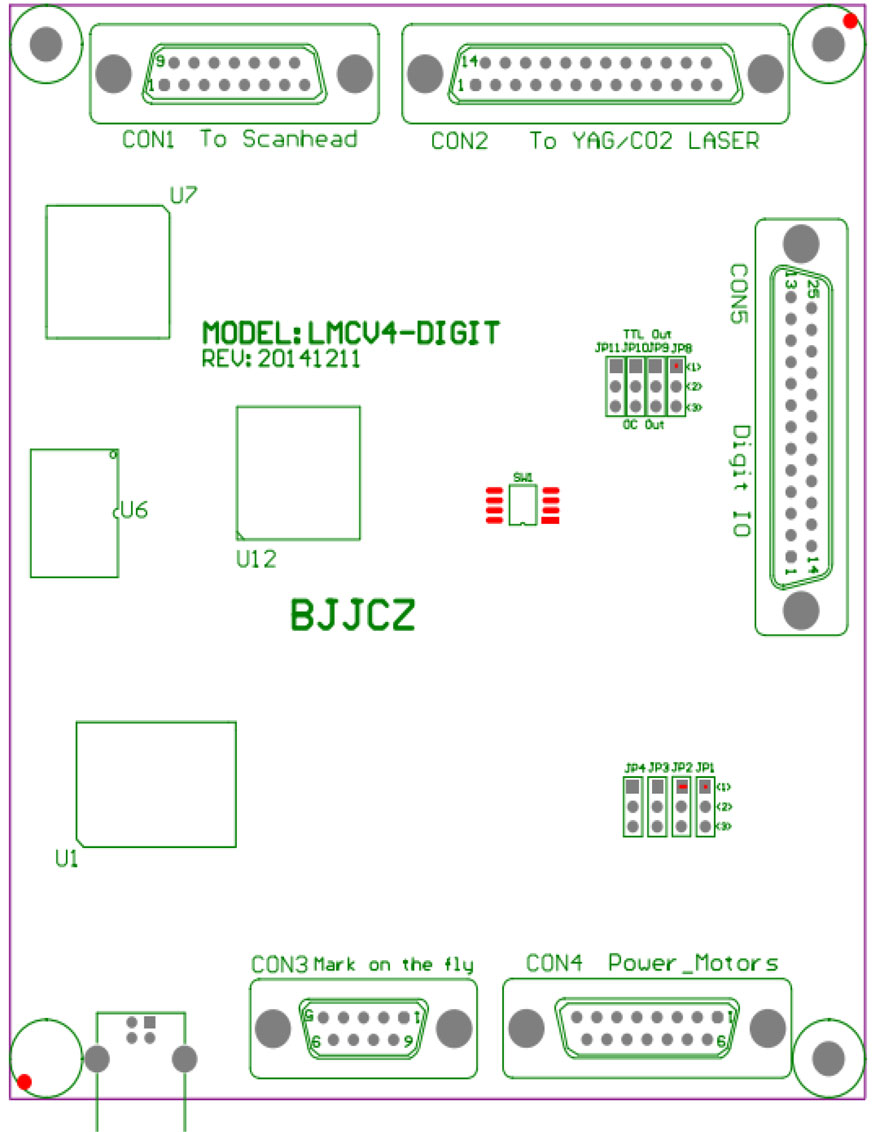

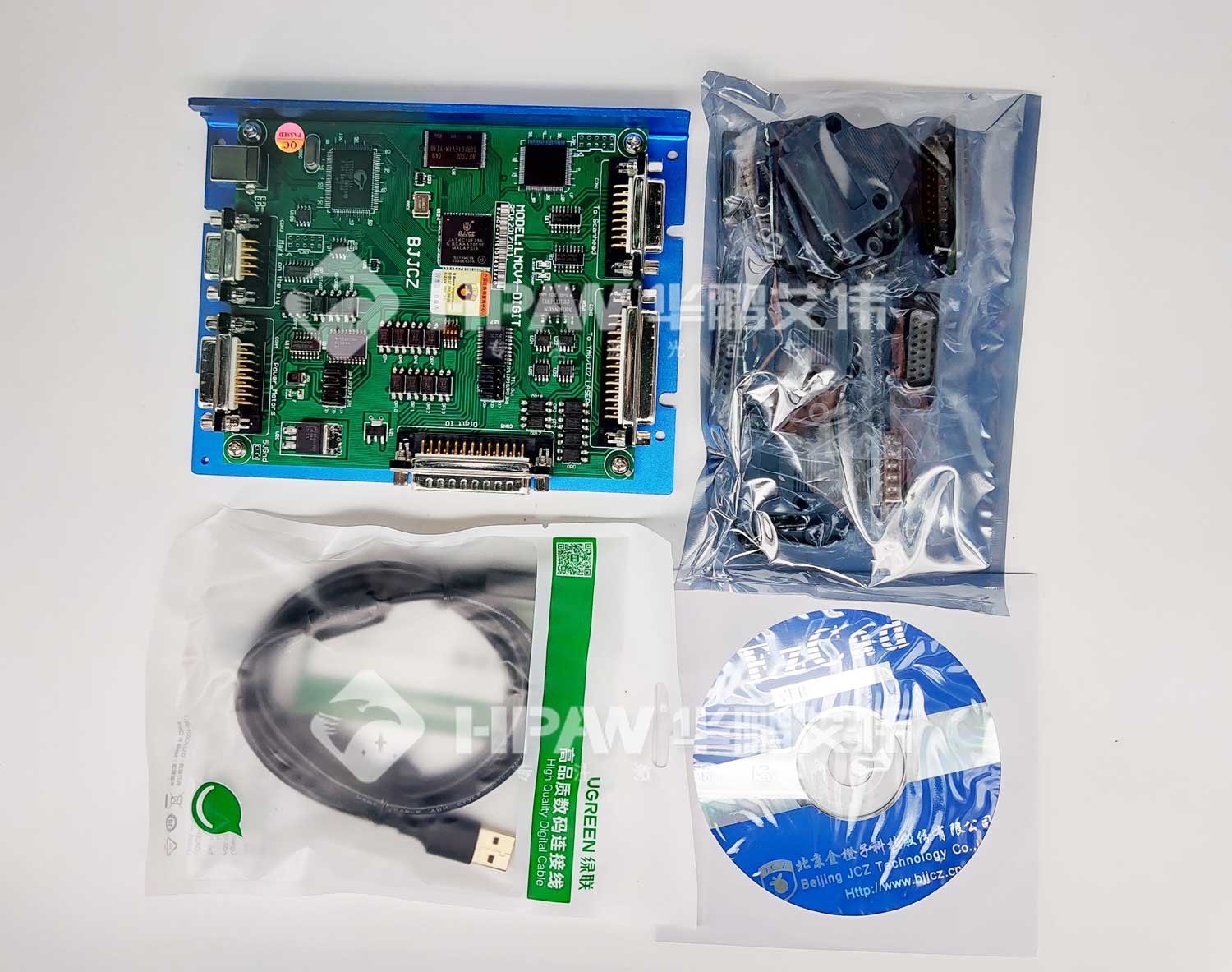

USB-V4 数字卡结构

LMC2014-DIGIT-V4 数字卡结构

USB-V4 数字卡结构

CON1:振镜(SCANHEAD)控制接口, DB15 插座

CON2:激光控制接口,DB25 插座;

CON3:飞标(Mark on fly)接口,用于连接编码器,DB9 插座;

CON4:电源以及扩展轴控制接口, DB15 插针。

CON5:数字输入输出接口 ,DB25 插座。

USB-V4 数字卡主要特点

连接方式 USB2.0

激光器信号 Laser(高电平/低电平),PWM(PWM+/P-WM-/PW-MTTL),模拟功率,模拟频率

振镜控制信号 数字信号,可直接连接国际上通用的数字振镜

输入口数目 16路通用输入口

输出口数目 14路TTL/OC

ReMark信号 缓存内容重复标刻

扩展轴 支持2个扩展轴

飞行打标 支持

多头标刻 支持

软件二次开发 支持

适用激光器 CO2激光器、YAG激光器、紫外激光器

适用材质 玻璃、塑料、木材、橡胶、纸张

支持操作系统 XP WIN7 WIN8 WIN10 32/64位系统

内置加密芯片 无需外接加密狗

供电方式 外接5V,3A电源

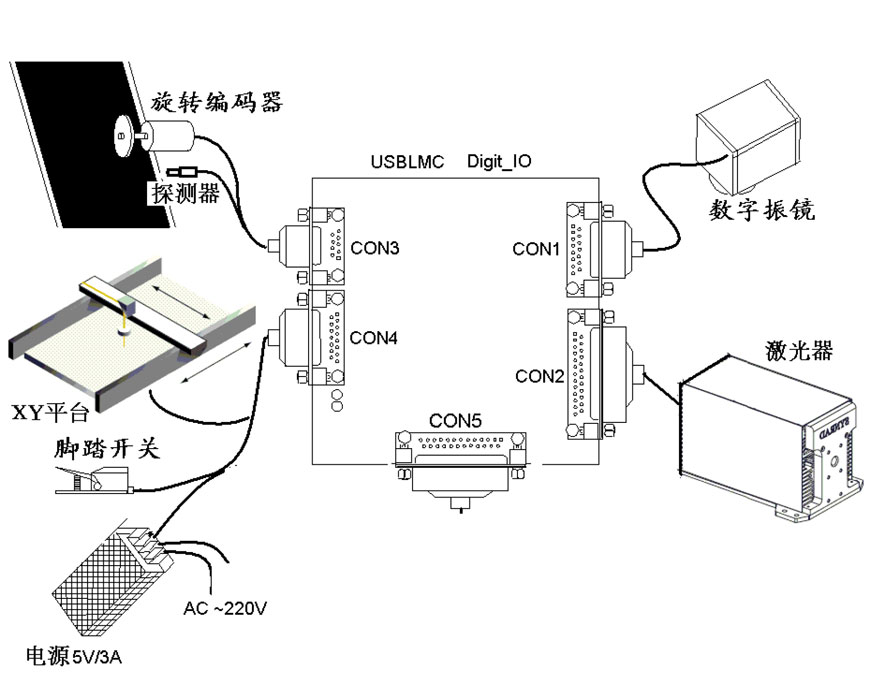

USB-V4 数字卡典型连接方式

LMC2014-DIGIT-V4 数字卡典型连接方式

USB-V4 数字卡典型连接方式

编码器只有在使用飞行标刻功能的时候才会使用

脚踏开关、XY 平台根据实际情况自行决定是否使用

以上只是激光控制打标卡LMC2014-V4 数字卡简单介绍,如需要更详细的激光控制打标卡LMC2014-V4 数字卡资料信息,请联系华鹏艾伟对应销售人员。

标签: 打标卡
