PMC3600可控制振镜焊接卡是一款用于CNC系统的高性能控制器系统,PMC3600激光控制卡采用先进的SOC架构,将运动控制算法、PLC处理、微处理器、任务缓存等子系统集成在FPGA中,实现运动控制系……
产品详情
PMC3600可控制振镜焊接卡是一款用于CNC系统的高性能控制器系统,同样的控制卡还有EMC330激光控制卡,CatDSP是其配套软件,该软件提供高精度复杂的轮廓控制和速度控制,同时具备丰富的逻辑控制扩展能力,广泛应用于激光焊接、激光切割以及加工中心等数控加工行业。PMC3600激光控制卡采用先进的SOC架构,将运动控制算法、PLC处理、微处理器、任务缓存等子系统集成在FPGA中,实现运动控制系统的高速、高精度、实时响应、性能十分优越,PMC3600激光运动控制卡采用标准PCI总线,使用普通台式电脑,安装使用十分方便。同时PMC3600设计了一套简单易用、功能强大的变成接口,可以极大减轻用户应用系统的开发负担,缩短调试时间,用户可以专注于应用系统本身复杂的工艺流程,而将运动平台的细节控制交与板卡负责。
CatDSP 软件安装在装有微软 Windows 操作系统的通用计算机上,CatDSP 软件所使用的运动控制卡内置有加密模块,设备制造商可以使用加密模块对设备进行加密授权。经过加密的板卡在软件运行的时候,需要事先获取设备制造商提供的授权码,运行在指定时间期限内,无有效授权码时,软件只能运行在演示模式下。
CatDSP 运动控制软件是一款采用面向对象的编程技术、运用至顶向下的流程开发,专门应用于激光机床行业的专业运动控制软件,该软件的特点有:
1)纯绿色软件,直接复制到计算机上即可运行,安装过程简单。
2)核心算法经过优化处理,对计算机的 CPU 和内存资源要求极低,无论采用什么样的计算机配置,只要满足最低配置条件,即可保证系统高效稳定运行,获得相同的加工效果。
3)软件采用 IDE 集成工作环境方式,主界面集成图形编辑、运行监控、采集编程、运动控制于一体,布局简洁专业,可有效提高工作效率。
4)外部信号处理可用软件、硬件相结合的方式,响应速度快。
5)采用开放式架构,提供第三方开发接口,扩展能力强,可配合工艺流程的改进不断增加新的功能。
6)提供多语言显示(中文简体、英文等),支持国际化应用。
CatDSP 运动控制软件提供的主要功能如下:
1)集成基本的图形编辑功能,可以使用鼠标直接绘制各种几何图形、编辑控件,导入DXF 矢量格式文件。
2)图形编辑支持复杂对象的组合和分解,可单独调整每个对象的起始点、运动方向,顶点坐标等属性。支持图形对象的旋转、镜像、移动、阵列等变换功能。
3)支持多光笔,每个光笔可单独设置不同的速度模型、功率模型等工艺参数,满足复杂加工工艺。
4)在运动控制上,提供拐角速度变化预处理功能,实现运动轨迹中拐角的平滑过度。
5)提供采集编程功能,可以根据加工零件实物,采集多个采样节点,拟合成轨迹轮廓。可拟合成直线、空间圆弧、控件曲线等。
6)提供丰富的通用输入/输出端口控件。
7)实时监控运动平台状态,包括各运动轴的坐标、轴分速度、合成速度、加工位置、加工进度、限位开光状态等信息。
8)提供双工位功能。
9)提供加密授权功能

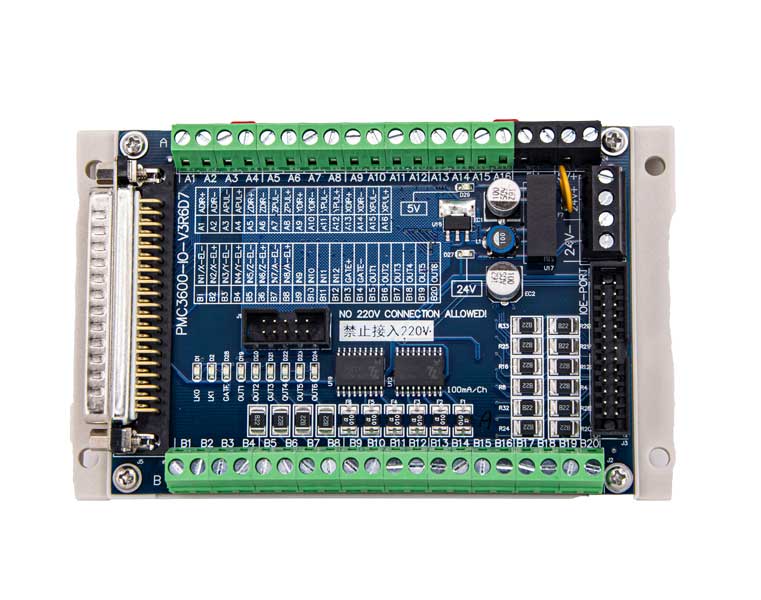

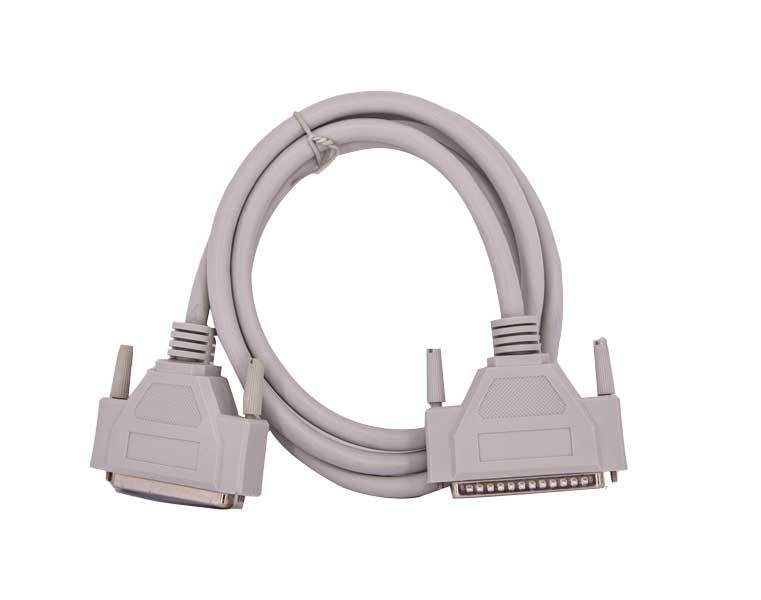

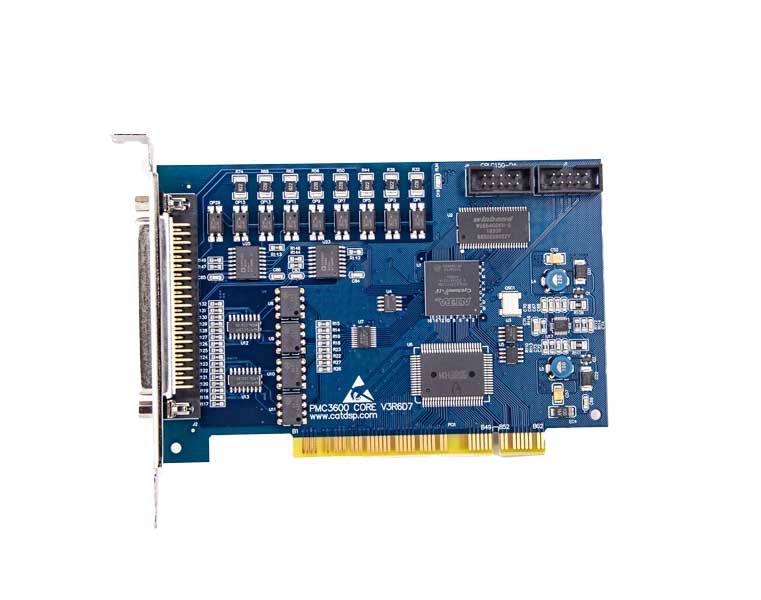

一套PMC3600激光运动控制卡包含一张核心卡、一张端子板、一张扩展端子版、一条37芯双屏蔽线缆、可选配DAC功能子板,华鹏艾伟有售全套PMC3600激光运动控制卡,板卡具体参数请联系华鹏艾伟销售工程师提供。
以上只是PMC3600可控制振镜焊接卡 激光焊接控制卡简单介绍,如需要更详细的PMC3600可控制振镜焊接卡 激光焊接控制卡资料信息,请联系华鹏艾伟对应销售人员。
