CO2激光场镜指的是波长为10.6微米的激光场镜。其他的激光场镜有:YAG场镜是指波长1064nm的场镜、绿光场镜指波长532nm场镜、紫外场镜指波长355nm的场镜等;激光场镜按照设计理念分为f……
产品详情

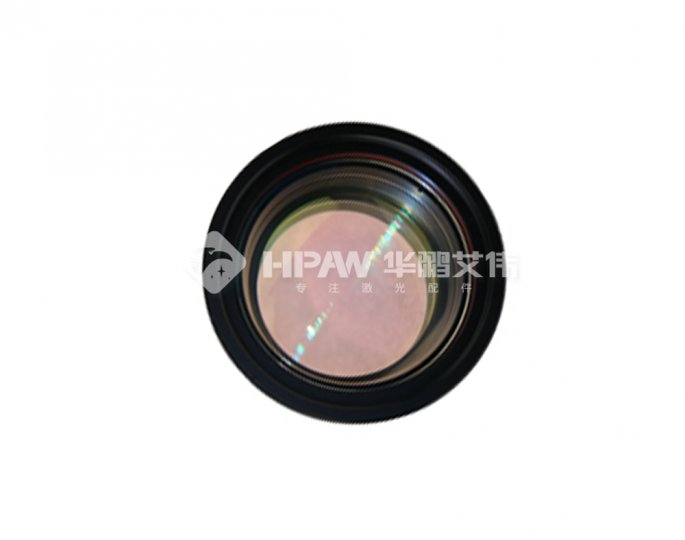

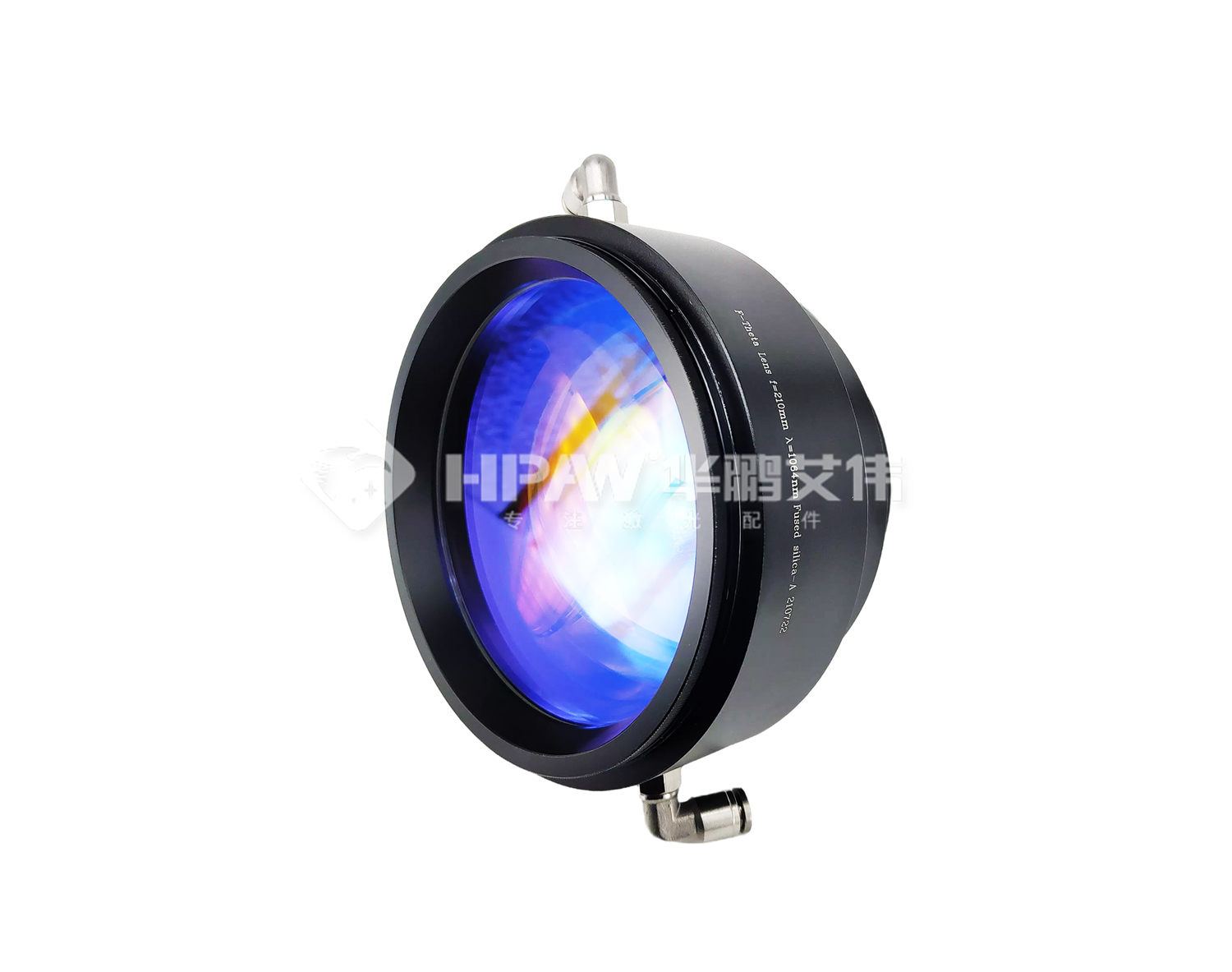

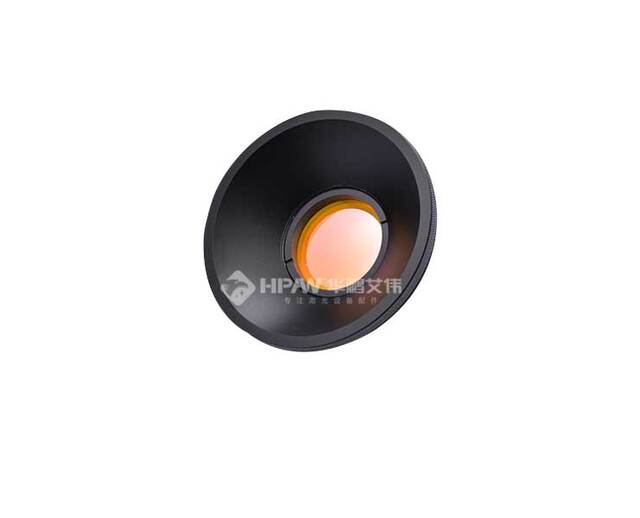

CO2激光场镜是适用于CO2激光器的F-theta扫描场镜,材料为进口硒化锌,主要应用波段10.6μm。用于CO2激光的F-Theta扫描镜头通常用于激光雕刻,切割和标记系统中的检流计扫描镜配合使用。它被命名为F-theta的原因是由于径向图像高度等于镜头的焦距乘以主光线在物体空间中的角度。因此,从图像高度,可以在每个感兴趣的场处计算图像的失真。通常,该透镜的F-θ畸变保持小于1%,以便在像平面上的平场上产生精确的光斑。
CO2激光扫描透镜单片式平场扫描透镜设计应用于利用振镜进行扫描的二氧化碳激光扫描系统,其广泛的用在激光钻孔打标等领域。
场镜的主要技术参数有:工作波长、入射光瞳、扫描范围 和聚焦光斑直径。
工作波长:主要看激光器的波长,场镜的镜片是在给定的激光波长镀膜。如果不在给定的波长范围内使用场镜,场镜可能会被激光烧坏或所需要的激光透过率很低。
入射光瞳:也叫最大入射光斑。如使用的是单片镜,反射镜置于入射光瞳的地方,最大可用光束的直径等于入射光瞳的直径。入射光瞳越大,通过聚焦镜聚焦出来的聚焦光斑直径越小,所以在要求打标特别精细的场合,我们会考虑使用入射光瞳大一些的场镜,如精细打标和振镜式焊接。
扫描范围:场镜能扫描到的范围越大,当然越受使用者的欢迎。但是如果增加扫描范围,聚焦光点变大,失真度也要加大。另外加大扫描范围,场镜焦距和工作距也要加大。工作距离的加长,必然导致激光能量的损耗。还有聚焦后的光斑直径跟焦距成正比,这意味着加大扫描范围,聚焦光斑直径跟着加大,光斑聚得不够细,激光的功率密度下降非常快(功率密度跟光斑直径的2次方成反比),不利于加工。所以使用者要根据不同的加工面积选用最适合的场镜,或者备用几个不同扫描范围的场镜。
焦距:跟工作距离有一定关系,但是不等于工作距离。 聚焦光斑直径:对于入射激光束直径D、场镜焦距F和光束质量因子Q的扫描系统,聚焦光斑直径d = 13.5QF/D (mm)。所以用扩束镜可以得到更小的聚焦光斑。
产品型号 | 镜片材料 | 扫描范围 |
焦距 (mm) |
入射光尺寸 (mm) |
最大入射角 (°) |
工作光斑 直径 |
波长 (μm) |
镜片直径 (mm) |
HP-70*70-100-10.6 | ZnSe | 70*70 | 100 | 14 | 30 | 0.15 | 10.6 | 38.1 |
HP-110*110-150-10.6 | ZnSe | 110*110 | 150 | 14 | 30 | 0.2 | 10.6 | 45 |
HP-140*140-150-10.6 | ZnSe | 140*140 | 200 | 14 | 30 | 0.2 | 10.6 | 46.5 |
HP-175*175-250-10.6 | ZnSe | 175*175 | 250 | 14 | 30 | 0.25 | 10.6 | 48 |
HP-210*210-300-10.6 | ZnSe | 210*210 | 300 | 14 | 30 | 0.25 | 10.6 | 48 |
HP-300*300-430-10.6 | ZnSe | 300*300 | 430 | 16 | 20 | 0.3 | 10.6 | 48 |
HP-400*400-590-10.6 | ZnSe | 400*400 | 590 | 16 | 20 | 0.35 | 10.6 | 48 |
HP-500*500-623-10.6 | ZnSe | 500*500 | 623 | 16 | 22 | 0.4 | 10.6 | 48 |
HP-600*600-700-10.6 | ZnSe | 600*600 | 700 | 16 | 20 | 0.45 | 10.6 | 48 |
产品名称 | 扫描范围 | 焦距 | 工作距离 | 扫描角度 | 入射光直径 |
光斑大小 (μm) |
镜片距离 (m1/m2) |
螺纹距离 |
CO2 D48F592 | 400*400 | 592 | 606 | ±11 | 16 | 0.7 | 16/20 | M85*1 |
CO2 D48F692 | 500*500 | 692 | 726 | ±11 | 16 | 0.7 | 16/20 | M85*1 |
CO2 D48F805 | 600*600 | 805 | 813 | ±11 | 16 | 0.8 | 16/20 | M85*1 |
以上只是CO2激光场镜F-theta扫描头10光斑简单介绍,如需要更详细的资料信息,请联系华鹏艾伟对应销售人员。
