光学扫描头/场镜

高功率石英(水冷)焊接场镜1080nm-30光斑

高功率激光镜头是应用于高功率激光焊接、激光切割等领域的高精度扫描场镜其特点是:可承受3KW到6KW的高能量连续激光全视场内满足平场要求像质达到衍射极限。高功率F-theta场镜可减少高功……

产品详情

高功率激光场镜是应用于高功率激光焊接、激光切割等领域的高精度扫描场镜,其特点是:可承受3KW到6KW的高能量连续激光,全视场内满足平场要求,像质达到衍射极限。高功率F-theta场镜可减少高功率、短脉冲激光产生的热偏移现象,用于更高损伤阈值。华鹏艾伟高功率石英焊接场镜1080nm-30光斑SilicaA分为两款,另外一款为高功率石英焊接场镜1080nm-30光斑SilicaA,为不带水冷。

场镜可分为f-theta透镜和远心透镜。由于远心透镜的成本和费用很高,在工业应用的激光焊接机中主要使用F-theta透镜。在没有变形的情况下,聚焦点的位置取决于透镜的焦距以及偏转角的切线,聚焦点的位置仅取决于焦距和偏转角,这样就简化了焦点定位的计算方法。

选用场镜,主要考虑的技术参数是工作波长、入射光瞳、扫描范围和聚焦光斑直径。

工作波长:主要是看激光器的波长,场镜是在给定的激光波长镀膜的。如果不在给定的波长范围内用场镜,场镜会被激光烧坏的。

入射光瞳:如使用的是单片镜,反射镜置于入射光瞳的地方,最大可用光束的直径等于入射光瞳的直径。

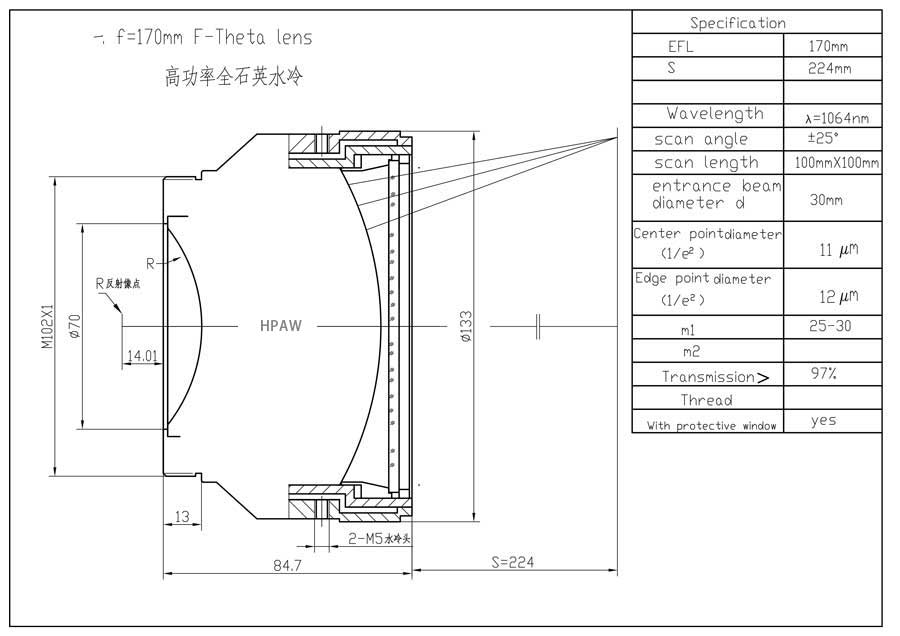

高功率全石英焊接场镜(带水冷)
高功率石英水冷

产品编号            焦距        工作距   扫描范围     扫描角度     入射光斑直径  弥散圆    振镜位置 螺纹连接
HP-SL-1064-100-170-Fused Silica  A(水冷30CA) 170 224 100*100 ±25° 30 11 26/30 M85*1/M95*1/M102*1/M112*1
HP-SL-1064-140-210-Fused Silica  A(水冷30CA) 210 281 140*140 ±25° 30 16 26/30 M85*1/M95*1/M102*1/M112*1
HP-SL-1064-160-254-Fused Silica  A(水冷30CA) 254 335 160*160 ±25° 30 18 26/30 M85*1/M95*1/M102*1/M112*1
HP-SL-1064-200-330-Fused Silica  A(水冷30CA) 330 397 200*200 ±25° 30 25 26/30 M85*1/M95*1/M102*1/M112*1
HP-SL-1064-255-420-Fused Silica  A(水冷30CA) 420 497 255*255 ±25° 30 33 26/30 M85*1/M95*1/M102*1/M112*1


扫描范围:场镜能扫描到的范围越大,当然越受使用者的欢迎。但是如果增加扫描范围,聚焦光点变大,失真度也要加大。另外加大扫描范围,场镜焦距和工作距也要加大。工作距离的加长,必然导致激光能量的损耗。还有聚焦后的光斑直径跟焦距成正比,这意味着加大扫描范围,聚焦光斑直径跟着加大,光斑聚得不够细,激光的功率密度下降非常快(功率密度跟光斑直径的2次方成反比),不利于加工。所以使用者要根据不同的加工面积选用最适合的场镜,或者备用几个不同扫描范围的场镜。

聚焦光斑直径:对于入射激光束直径D、场镜焦距F和光束质量因子Q的扫描系统,聚焦光斑直径d = 13.5QF/D (mm)。所以用扩束镜可以得到更小的聚焦光斑。

以上只是高功率,F-theta焊接场镜,30光斑,水冷简单介绍,如需要更详细的资料信息,请联系华鹏艾伟对应销售人员。
