脉冲氙灯/晶体棒

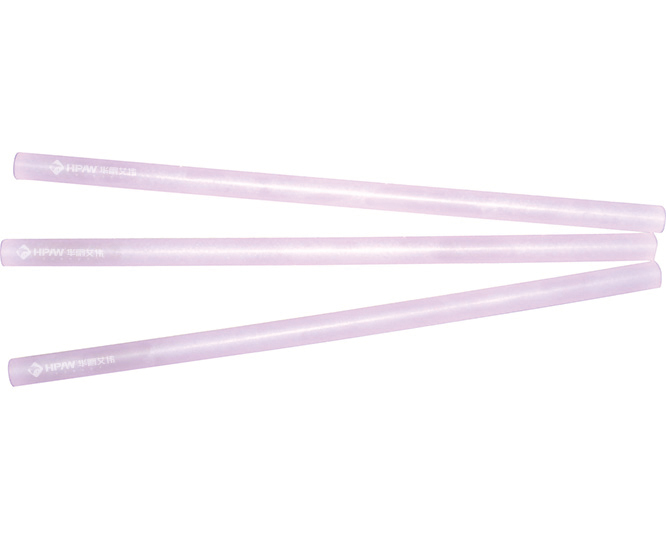

激光晶体棒粉棒

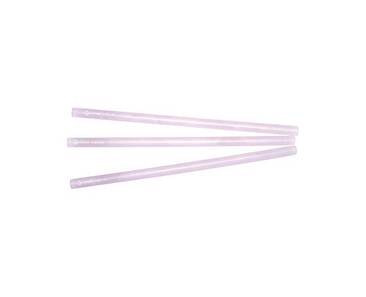

激光晶体棒粉棒

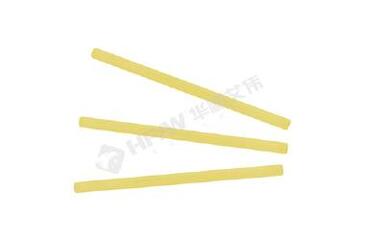

激光晶体棒黄棒

YAG激光晶体棒 美容棒 螺纹棒

Nd:YAG晶体是综合性能最为优异的激光晶体。激光波长1064nm,广泛用于军事、工业和医疗等行业。无核心、无散射、无位错Nd:YAG激光棒,具体外形尺寸和掺杂浓度可根据客户要求定制。...

咨询电话 :075528990558

关注抖音号:CMZ51818邮箱:cl@hpaw.com

产品详情

Nd:YAG晶体是综合性能最为优异的激光晶体。激光波长1064nm,广泛用于军事、工业和医疗等行业。“无核心”、“无散射”、“无位错”Nd:YAG激光棒,具体外形尺寸和掺杂浓度可根据客户要求定制。Nd:yag晶体棒应该是用于激光器,其中Nd的浓度自然影响激光器的性能,如激光强度、能量利用率等等,所以觉得应该根据激光器的设计要求来确定相应的掺杂浓度。

Nd:YAG晶体

 掺钕钇铝石榴石(Nd:YAG )是最早和最著名、应用最广泛的激光晶体。由于它的很多基本性能优异,故Nd:YAG仍常被应用于近远红外固态激光及其倍频,三倍频中,还可以用于二极管泵浦全固态微小型激光器中, 得到的红、绿、蓝色高质量的连续激光输出,比Nd:YVO4效率更高、更易实现;

Nd:YAG也大量用于军事、科研、医疗及工业激光器中, 如各种规格的测距仪,光电对抗设备系统,高性能激光仪器,激光治疗仪、美容仪,激光打标机、打孔机等激光加工机械中。在需要高功率、高能量、Q开关和锁模超短脉冲激光等场合,Nd:YAG更是首选的激光工作物质。

YAG晶体主要优点:

 光学性能,机械性能好

化学性能稳定

可产生946nm,1064nm,1319nm多种波长

高功率输出可达KW级

热传导性和抗热冲击特性好

适用于多种工作方式(连续,脉冲,Q -开关,锁模)

nd:yag晶体的规格品质:

nd掺杂浓度

0.5─1.2 atm %

定向

<111> ±5°

平面度

<λ/10 @ 632.8 nm

平行度

≤10"

垂直度

≤5 ′

表面光洁度

10/5 scratch / digper mil-o-13830a

光学质量

干涉条纹:≤ 0. 125 /inch

消光比:ф3-ф6.35 ≥ 28db

ф7-ф10 ≥ 25db

尺寸

棒: ф(3~10)mm×(30~180)mm (l)

板条: (3~12)mm×(6~24)mm×(60~180)mm (l)

按照客户要求

尺寸公差

直径:+0/-0.05mm

长度: ±0.5mm

倒角:<0.1 mm @ 45º

增透膜

≤ 0.2% (@1064nm)

高反膜

>99.8%@1064nm and r<5%@808nm

其它高反膜

such as hr @ 1064/532 nm, hr @ 946nm, hr@

1319 nm,其它波段同样适用。

激光损伤阈值

> 500mw/cm2

激光特性

长脉冲点效率: 3.3% (灯泵、20j输入),长脉冲斜效率: 4.2%


nd:yag晶体的性质:


化学式

y3al5o12

晶体结构

cubic

点阵参数

12.01å

熔点

1970°c

密度

4.5g/cm3

反射率

1.82

热膨胀系数

7.8x10-6/k <111>,0 - 250oc

导热性

14w/m/k, 20°c
10.5w/m/k, 100°c

莫氏硬度

8.5

受激发射横截面

2.8x10-19cm-2

损失系数

0.003 cm-1@ 1064nm

行宽

0.6 nm

辐射寿命

550 ms



华鹏艾伟激光晶体棒规格参数

YAG激光晶体棒/激光晶体棒规格型号NCR / DJ / ZP
序号 代码 名称 规格型号 基本单位 备注
1 3.1.00010 YAG晶体棒 Φ3*120mm NCR / DJ / ZP
2 3.1.00011 YAG晶体棒 Φ3*130mm NCR / DJ / ZP
3 3.1.000110 YAG晶体棒 Φ3*140mm NCR / DJ / ZP
4 3.1.00020 YAG晶体棒 Φ4*130mm NCR / DJ / ZP
5 3.1.00021 YAG晶体棒 Φ4*145mm NCR / DJ / ZP
6 3.1.00022 YAG晶体棒 Φ4*120mm NCR / DJ / ZP
7 3.1.00023 YAG晶体棒 Φ4*140mm NCR / DJ / ZP
8 3.1.000310 YAG晶体棒 Φ5*120mm NCR / DJ / ZP
9 3.1.00032 YAG晶体棒 Φ5*150mm NCR / DJ / ZP
10 3.1.00033 YAG晶体棒 Φ5*110mm NCR / DJ / ZP
11 3.1.0004 YAG晶体棒 Φ6*130mm NCR / DJ / ZP
12 3.1.00041 YAG晶体棒 Φ6*145mm NCR / DJ / ZP
13 3.1.00042 YAG晶体棒 Φ6*185mm NCR / DJ / ZP
14 3.1.00044 YAG晶体棒 Φ6*120mm NCR / DJ / ZP
15 3.1.00045 YAG晶体棒 Φ6*152mm NCR / DJ / ZP
16 3.1.00046 YAG晶体棒 Φ6*150mm NCR / DJ / ZP
17 3.1.00060 YAG晶体棒 Φ6*165mm NCR / DJ / ZP
18 3.1.00047 进口晶体 Φ6.35*105mm NCR / DJ / ZP
19 3.1.00048 进口晶体 Φ6.35*130mm NCR / DJ / ZP
20 3.1.00049 YAG晶体棒 Φ7*110mm NCR / DJ / ZP
21 3.1.0005 YAG晶体棒 Φ7*145mm NCR / DJ / ZP
22 3.1.0006 YAG晶体棒 Φ7*155mm NCR / DJ / ZP
23 3.1.0007 YAG晶体棒 Φ7*130mm NCR / DJ / ZP
24 3.1.00070 YAG晶体棒 Φ7*120mm NCR / DJ / ZP
25 3.1.00071 YAG晶体棒 Φ7*135mm NCR / DJ / ZP
26 3.1.00072 YAG晶体棒 Φ7*185mm NCR / DJ / ZP
27 3.1.00073 YAG晶体棒 Φ7*150mm NCR / DJ / ZP
28 3.1.00074 YAG晶体棒 Φ7*165mm NCR / DJ / ZP
29 3.1.00075 ND:YAG晶体棒 Φ7*145mmDJ NCR / DJ / ZP
30 3.1.00076 YAG晶体棒 Φ7*195mm NCR / DJ / ZP
31 3.1.0008 YAG晶体棒 Φ8*195mm NCR / DJ / ZP
32 3.1.00080 ND:YAG晶体棒 D7*145mmNCR NCR / DJ / ZP
33 3.1.00082 YAG晶体棒 Φ8*152mm NCR / DJ / ZP
34 3.1.00083 YAG晶体棒 Φ8*160mm NCR / DJ / ZP
35 3.1.0009 YAG晶体棒 Φ8*185mm NCR / DJ / ZP
36 3.1.00091 YAG晶体棒 Φ8*165mm NCR / DJ / ZP
37 3.1.0010 YAG晶体棒 Φ8*145mm NCR / DJ / ZP
38 3.1.0011 YAG晶体棒 Φ8*155mm NCR / DJ / ZP
39 3.1.0012 YAG晶体棒 Φ8*135mm NCR / DJ / ZP
40 3.1.0022 YAG晶体棒 Φ3*93mm NCR / DJ / ZP
41 3.1.0023 YAG晶体棒 Φ5*106mm NCR / DJ / ZP
42 3.1.0024 YAG晶体棒 Φ5*125mm NCR / DJ / ZP
43 3.1.0029 YAG晶体棒 Φ7*71mm NCR / DJ / ZP
44 3.1.0032 YAG晶体棒 Φ8*120mm NCR / DJ / ZP
45 3.1.0034 YAG晶体棒 Φ8*127mm NCR / DJ / ZP
46 3.1.0041 YAG晶体棒 Φ3*108mm NCR / DJ / ZP
47 3.1.0049 YAG晶体棒 Φ8*140mm NCR / DJ / ZP
48 3.1.0052 YAG晶体棒 Φ8*87mm NCR / DJ / ZP
49 3.1.0060 YAG晶体棒 Φ3*67mm NCR / DJ / ZP
50 3.1.0061 YAG晶体-螺纹棒 Φ8*185mm NCR / DJ / ZP
深圳市华鹏艾伟科技-专注于激光配件

由于YAG晶体棒粉棒黄棒规格型号众多,以上只是部分规格,如需要更详细的YAG晶体棒粉棒黄棒资料信息,请联系华鹏艾伟对应销售人员。
