激光打标机配件扩束镜、振镜、场镜之间有什么关系?

发布时间:2021-11-02 15:15 人气:

激光打标机光路系统中有扩束镜、振镜、场镜等重要的光学器件,他们之间存在怎样的一种关系和匹配中需要注意的问题,下面就带大家了解一下:

扩束镜

扩束镜:扩束镜就是把激光光束扩大的一个光学器件。激光的束腰半径与发散角的乘积是一个定值。一束激光经过一个X倍的扩束镜,其束腰半径增大X倍,但是光束的发散角缩小为原来的1/X。发散角小的激光光束,经过同样规格的聚焦镜,得到的聚焦点会更小。致于扩束镜的作用,有以下几点:

第一:使聚焦效果更好,得到更小的聚焦光斑。倍数越大的扩束镜出来的光经聚焦镜聚焦的效果更好。

第二:使能量均匀分散,使到达振镜片或者反射镜的能量密度降低,使振镜片或者45度反射镜片更耐用。

第三:放大光束,这个主要是体现在激光表演系统中,虽然我们在工业加工系统中,每次都放大光束,但是我们的目的不只是放大光束而是前两个目的,而激光表演系统中用扩束镜的目的就是放大光束。

激光振镜

振镜:振镜说到底就是两个电流表+指针绑XY镜片,而我们说的振镜光斑数(10光斑 12光斑 20光斑等)就是说这个振镜片的面积能够反射多大的光束。振镜镜片越小,所能反射的光束就越小;振镜镜片越大,所能反射的光束就越大。但是我们要注意,振镜的镜片越大,那么振镜镜片的重量就越大,重量越大的东西运动的时候,惯性就越大,惯性越大必然导致我们振镜的速度就快不起来。为什么选大振镜片?是因为为了得到发散角更小的光束,就会使用大倍数扩束镜,而使用大倍数扩束镜,那么必然会出来大光束,大光束就一定要相应的振镜片来反射。但线条精细度和打标速度是一个矛盾体,我们只能根据需要去取舍,不能两者都求最好。

打标场镜

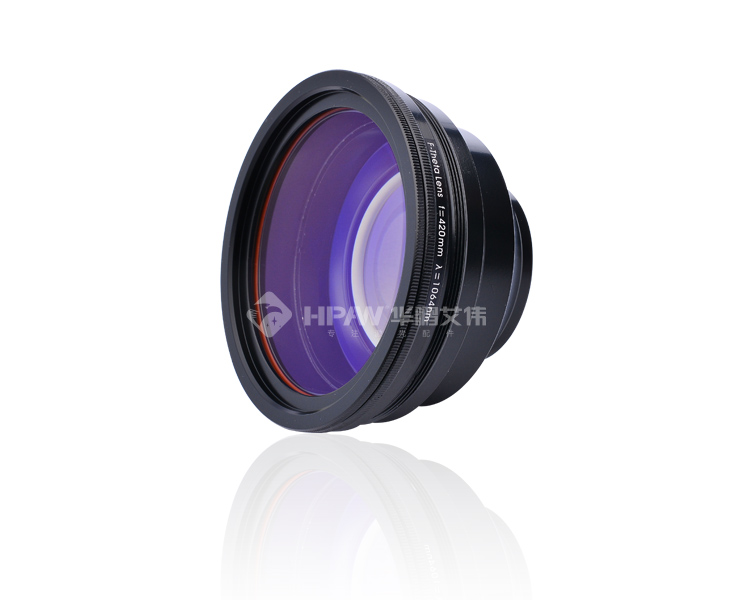

场镜:说得简单点就是一个聚焦镜,说得复杂点就是在其焦距位置一个规定的平面。
