光学激光镜片/镜筒

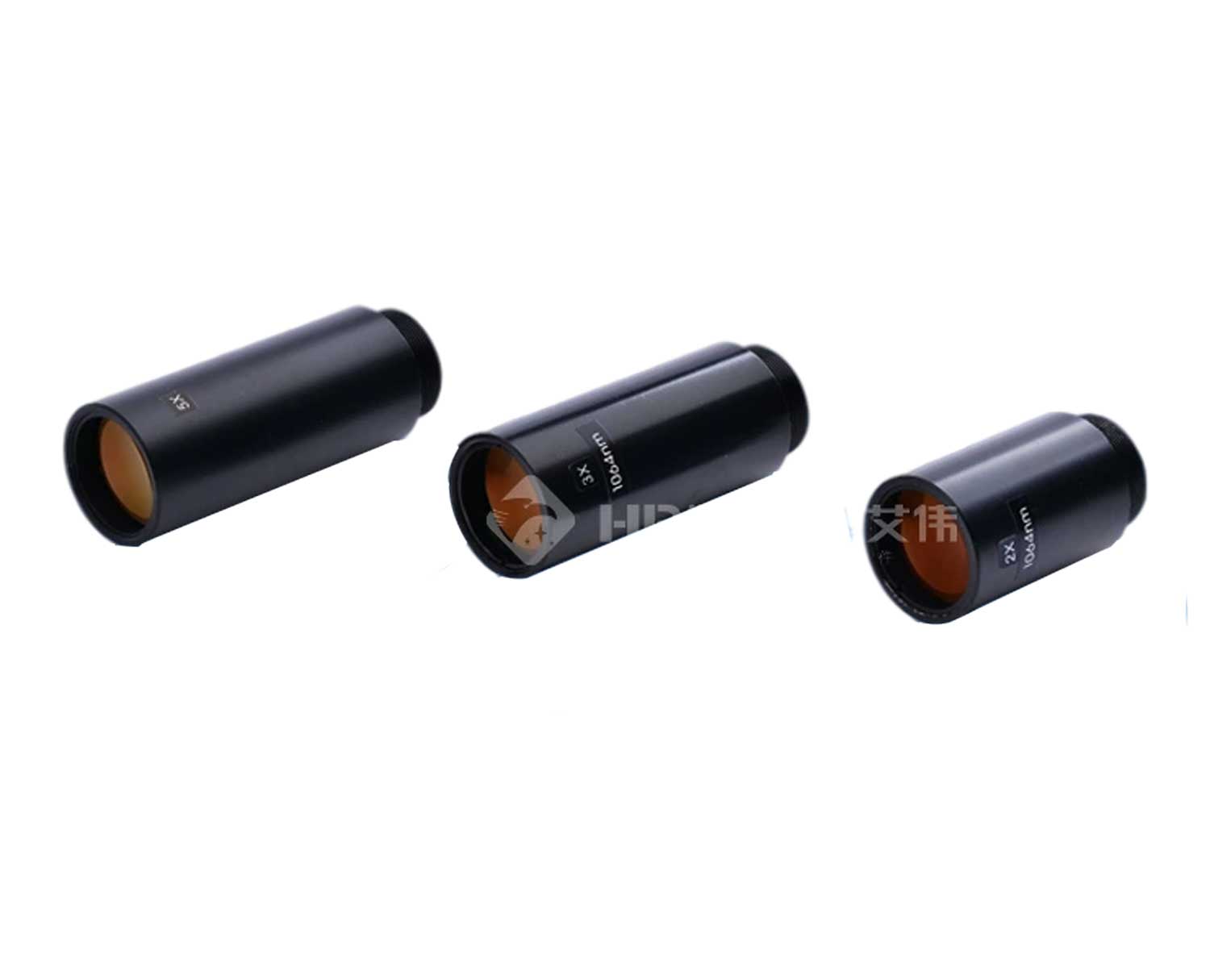

1064nm扩束镜 YAG扩束镜筒

1064nm扩束镜是波长为1064nm的扩束镜,1064nm波长为YAG激光波长为不可见激光,从外观来看,一般1064nm扩束镜其镜片颜色为深蓝色。激光扩束镜的倍率即光束直径的放大倍率。从激光器输出的激光束...

咨询电话 :075528990558

微信:hpawkj邮箱:cl@hpaw.com

产品详情

1064nm扩束镜是波长为1064nm的扩束镜,1064nm波长为YAG激光波长为不可见激光,从外观来看,一般1064nm扩束镜其镜片颜色为深蓝色。激光扩束镜的倍率即光束直径的放大倍率。从激光器输出的激光束的光斑尺寸和发散角乘积是光学不变量,近似为一定值。当束腰半径扩大x倍时,其发散角相应压缩为原来的1/x,压缩发散角实际就是激光的准直。压缩发散角并不能改善光束质量,光束质量是束腰半径和发散角的乘积;压缩发散角的同时将伴随束腰半径的增加,则光斑尺寸增大。

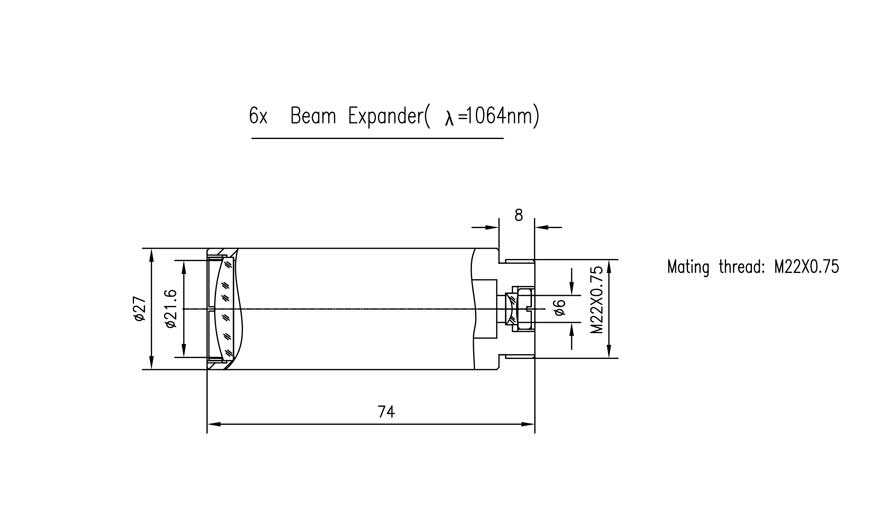

1064nm扩束镜图纸示例

1064nm扩束镜图纸示例

光纤扩束镜作用:

激光扩束镜主用于激光加工系统中,可扩展激光束的直径并减小激光束的发散角。

1064nm扩束镜特点:

设计加工精度高,所有系统波前畸变都小于1/10波长,伽利略结构,无内聚焦。

1064nm扩束镜优势:

具备精准扩束倍率,光学像质均达到衍射极限,产品同轴度控制在3‘以内,镜片单面透过率均大于99.8%,损伤阈值最高可承受1000W光纤激光。

华鹏艾伟1064nm扩束镜规格参数

固定
产品编号         Part Number 倍率 Expansion 波长 Wavelengt 入射光瞳直径               Entrance-beam Diameter(mm) 出射光瞳直径                   Exit-beam Diameter(mm) 最大镜筒外径
Max.lens-ø
镜头长度  Length(mm) 螺纹连接方式   Mounting Thread(mm)
HP-BE-1064-1.5X 1.5 1064nm 10.4 21.6 27 39.7 M22*0.75
HP-BE-1064-2X 2 39.7 M22*0.75
HP-BE-1064-3X 3 68.5 M22*0.75
HP-BE-1064-4X 4 76 M22*0.75
HP-BE-1064-5X 5 71.8 M22*0.75
HP-BE-1064-6X 6 74 M22*0.75
HP-BE-1064-8X 8 6 68 M22*0.75
HP-BE-1064-10X 10 71.5 M22*0.75
HP-BE-1064-12X 12 77.7 M22*0.75
HP-BE-1064-15X 15 74 M22*0.75
HP-BE-1064-20X 20 83 M22*0.75
HP-BE-1064-22X 22 92.3 M22*0.75
可调式
产品编号         Part Number 倍率 Expansion 波长 Wavelengt 入射光瞳直径               Entrance-beam Diameter(mm) 出射光瞳直径                   Exit-beam Diameter(mm) 最大镜筒外径
Max.lens-ø
镜头长度  Length(mm) 螺纹连接方式   Mounting Thread(mm)
HP-BE-KT-1064-2X 2 1064nm 10.4 21.6 27 39.7 M22*0.75
HP-BE-KT-1064-3X 3 68.5 M22*0.75
HP-BE-KT-1064-4X 4 76 M22*0.75
HP-BE-KT-1064-5X 5 71.8 M22*0.75
HP-BE-KT-1064-6X 6 74 M22*0.75
HP-BE-KT-1064-8X 8 6 68 M22*0.75
HP-BE-KT-1064-10X 10 71.5 M22*0.75
HP-BE-KT-1064-12X 12 77.7 M22*0.75
HP-BE-KT-1064-15X 15 74 M22*0.75
HP-BE-KT-1064-20X 20 83 M22*0.75
HP-BE-KT-1064-22X 22 92.3 M22*0.75
焊接扩束镜
产品编号         Part Number 倍率 Expansion 波长 Wavelengt 入射光瞳直径               Entrance-beam Diameter(mm) 出射光瞳直径                   Exit-beam Diameter(mm) 最大镜筒外径
Max.lens-ø
镜头长度  Length(mm) 螺纹连接方式   Mounting Thread(mm)
HP-BE-HK-1064-2X 2 1064nm 14 34 40 43.5 M22*0.75
HP-BE-HK-1064-2.5X 2.5 54.7 M22*0.75
HP-BE-HK-1064-3X 3 69 M22*0.75
HP-BE-HK-1064-4X 4 69 M22*0.75
HP-BE-HK-1064-5X 5 82.5 M22*0.75
HP-BE-HK-1064-6X 6 52.45 M22*0.75
变倍扩束镜
产品编号         Part Number 倍率 Expansion 波长 Wavelengt 入射光瞳直径               Entrance-beam Diameter(mm) 出射光瞳直径                   Exit-beam Diameter(mm) 最大镜筒外径
Max.lens-ø
镜头长度  Length(mm) 固定方式
HP-SL-BB-2X-10X-1064 2-10X 1064nm 10 28 40 161-171 中部固定ø37.6

由于1064nm扩束镜规格型号众多,以上只是部分规格,如需要更详细的资料信息,请联系华鹏艾伟对应销售人员。

标签: YAG 扩束镜 1064nm
