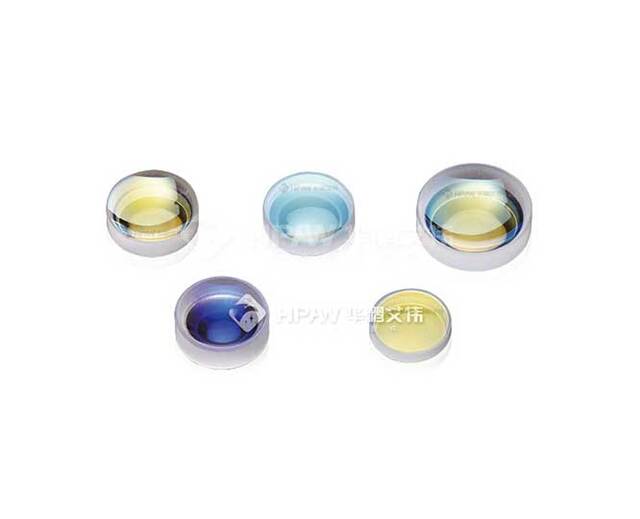

激光扩束镜负片

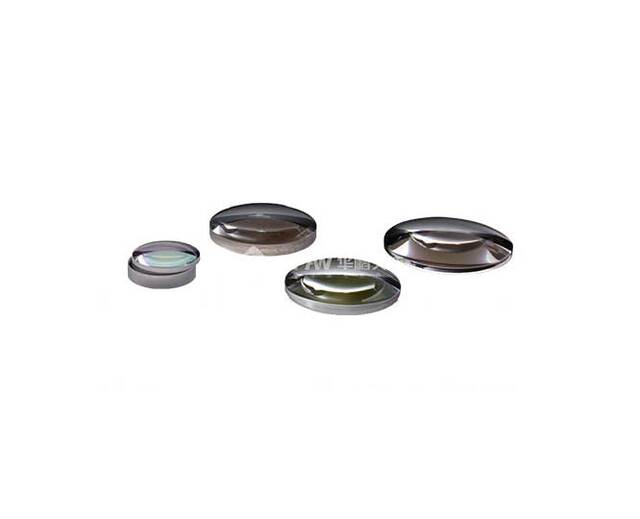

激光扩束镜正片

激光扩束镜

激光扩束镜又称准直镜,扩束镜主要有两个用途:其一是扩展激光束的直径;其二是减小激光束的发散角。最常用的扩束镜是一个伽利略望远镜系统,扩束镜通常由一个负透镜和正透镜...

咨询电话 :075528990558

关注抖音号:CMZ51818邮箱:cl@hpaw.com

产品详情

激激光扩束镜是一种光学元件,其通过使用激光扩束镜,可以将激光束的直径扩大到更大的准直输出光束,常用于远距离照明或投影,以及聚焦系统。在激光打标中,激光扩束镜通常与平场聚焦透镜配合使用以提高打标精度和效果。激光扩束镜主要用于扩展激光器出射细光束,减小激光光束发散角。经扩束系统后激光质量更高,配合聚焦光学系统可使加工光斑更小,更锐利。激光扩束镜又称准直镜,扩束镜主要有两个用途:其一是扩展激光束的直径;其二是减小激光束的发散角。最常用的扩束镜是一个伽利略望远镜系统,扩束镜通常由一个负透镜和正透镜组成,且两个透镜是共焦的。激光扩束镜的优点是结构简单、成本较低、体积较小,已广泛用于激光打标中。

激激光扩束镜主要有两个用途:其一是扩展激光束的直径;其二是减小激光束的发散角。因此,它被用于远距离照明、投影以及聚焦系统。一束被扩束的光束的发散角,和扩束比成反比例变化。和未经扩束的光束相比,扩束后的光束可被聚焦得更小。

激光扩束准直镜的倍率即光束直径的放大倍率。从激光器输出的激光束的光斑尺寸和发散角乘积是光学不变量,近似为一定值。当束腰半径扩大x倍时,其发散角相应压缩为原来的1/x,压缩发散角实际就是激光的准直。压缩发散角并不能改善光束质量,光束质量是束腰半径和发散角的乘积;压缩发散角的同时将伴随束腰半径的增加,则光斑尺寸增大。激光扩束镜在激光打标机和激光雕刻机中常和平场聚焦镜(即场镜)配合使用。

激在激光扩束过程中,激光扩束镜将原始光束的直径扩大,同时减小发散角,使激光能量更加集中。这样可以使激光打标的精度更高,效果更加清晰。激光扩束镜主要应用于激光打标、激光测距、激光雷达等领域。

激光扩束镜的作用:减小聚焦光斑

在激光打标或激光切割中,越小的光斑就可以获得更高的能量密度。激光的光斑束腰1/e2,是这样计算的。

激光扩束镜计算公式


在公式中很容易看到,光束的直径d1如果越大,光斑的尺寸就越小。而激光扩束镜就是要完成将光束直径变大。

与望远镜一样,激光扩束镜是无焦点光学系统Afocal Optical System。激光扩束镜有两个子元件组成,分别是入射元件和出射元件。经过装配后,两个元件的焦点重合在一起,也就是F in 和F out焦点重合。

激光扩束镜的放大率M是两个焦距的比值。

激光扩束镜公式


从而可以知道,激光发散角的倍率减小为:

激光扩束镜公式

华鹏艾伟激光扩束镜规格型号

355nm扩束镜
固定式
产品编号      Part Number 倍率 Expansion 波长 Wavelengt 入射光瞳直径 Entrance-beam Diameter(mm) 出射光瞳直径 Exit-beam Diameter(mm) 最大镜筒外径
Max.lens-ø
镜头长度  Length(mm) 螺纹连接方式   Mounting Thread(mm)
HP-BE-355-1.2X 1.2 355nm 6 21.6 27 28.7 M22x0.75
HP-BE-355-1.5X 1.5 37.5 M22x0.75
HP-BE-355-2X 2 46.5 M22x0.75
HP-BE-355-3X 3 52 M22x0.75
HP-BE-355-4X 4 70.5 M22x0.75
HP-BE-355-5X 5 76 M22x0.75
HP-BE-355-6X 6 62 M22x0.75
HP-BE-355-7X 7 63 M22x0.75
HP-BE-355-8X 8 64.5 M22x0.75
HP-BE-355-10X 10 66 M22x0.75
HP-BE-355-12X 12 84.5 M22x0.75
HP-BE-355-15X 15 70.5 M22x0.75
HP-BE-355-20X 20 87.2 M22x0.75

螺纹可调式 法兰可调式
产品编号      Part Number 倍率 Expansion 波长 Wavelengt 入射光瞳直径 Entrance-beam Diameter(mm) 出射光瞳直径 Exit-beam Diameter(mm) 最大镜筒外径
Max.lens-ø
镜头长度  Length(mm) 螺纹连接方式   Mounting Thread(mm)
HP-BE-KT-355-2X 2 355nm 6 21.6 27 46.5 M22x0.75
HP-BE-KT-355-3X 3 52 M22x0.75  法兰4孔4-ø4.6
HP-BE-KT-355-4X 4 70.5 M22x0.75  法兰4孔4-ø4.6
HP-BE-KT-355-5X 5 76 M22x0.75  法兰4孔4-ø4.6
HP-BE-KT-355-6X 6 62 M22x0.75  法兰4孔4-ø4.6
HP-BE-KT-355-7X 7 63 M22x0.75  法兰4孔4-ø4.6
HP-BE-KT-355-8X 8 64.5 M22x0.75  法兰4孔4-ø4.6
HP-BE-KT-355-10X 10 66 M22x0.75  法兰4孔4-ø4.6
HP-BE-KT-355-12X 12 84.5 M22x0.75  法兰4孔4-ø4.6
HP-BE-KT-355-15X 15 70.5 M22x0.75  法兰4孔4-ø4.6
HP-BE-KT-355-20X 20 87.2 M22x0.75

变倍扩束镜
产品编号         Part Number 倍率 Expansion 波长 Wavelengt 入射光瞳直径               Entrance-beam Diameter(mm) 出射光瞳直径                   Exit-beam Diameter(mm) 最大镜筒外径
Max.lens-ø
镜头长度  Length(mm) 固定方式
HP-SL-BB-2X-10X-355 2X-10X 355nm 10 28 40 152-162 中部固定ø37.6

532nm扩束镜
固定
产品编号                    Part Number 倍率     Expansion 波长     Wavelengt 入射光瞳直径 Entrance-beam Diameter(mm) 出射光瞳直径 Exit-beam Diameter(mm) 最大镜筒外径
Max.lens-ø
镜头长度  Length(mm) 螺纹连接方式   Mounting Thread(mm)
HP-BE-532-1.5X 1.5 532nm 10.4 21.6 27 39.2 M22*0.75
HP-BE-532-2X 2 46.5 M22*0.75
HP-BE-532-3X 3 66.5 M22*0.75
HP-BE-532-4X 4 74 M22*0.75
HP-BE-532-5X 5 70.2 M22*0.75
HP-BE-532-6X 6 71.8 M22*0.75
HP-BE-532-7X 7 6 64 M22*0.75
HP-BE-532-8X 8 68 M22*0.75
HP-BE-532-10X 10 77.7 M22*0.75
HP-BE-532-12X 12 72 M22*0.75
HP-BE-532-15X 15 81.2 M22*0.75
HP-BE-532-20X 20
产品编号                    Part Number 倍率     Expansion 波长     Wavelengt 入射光瞳直径 Entrance-beam Diameter(mm) 出射光瞳直径 Exit-beam Diameter(mm) 最大镜筒外径
Max.lens-ø
镜头长度  Length(mm) 螺纹连接方式   Mounting Thread(mm)
HP-BE-KT-532-1.5X 1.5 532nm 10.4 21.6 27 39.2 M22*0.75
HP-BE-KT-532-2X 2 46.5 M22*0.75
HP-BE-KT-532-3X 3 66.5 M22*0.75
HP-BE-KT-532-4X 4 74 M22*0.75
HP-BE-KT-532-5X 5 70.2 M22*0.75
HP-BE-KT-532-6X 6 71.8 M22*0.75
HP-BE-KT-532-8X 8 6 65.5 M22*0.75
HP-BE-KT-532-10X 10 68 M22*0.75
HP-BE-KT-532-12X 12 77.7 M22*0.75
HP-BE-KT-532-15X 15 72 M22*0.75
HP-BE-KT-532-20X 20 81.2 M22*0.75

变倍扩束镜
产品编号         Part Number 倍率 Expansion 波长 Wavelengt 入射光瞳直径               Entrance-beam Diameter(mm) 出射光瞳直径                   Exit-beam Diameter(mm) 最大镜筒外径
Max.lens-ø
镜头长度  Length(mm) 固定方式
HP-SL-BB-2X-10X-532 2X-10X 532nm 10 28 40 156-168 中部固定ø37.6

1064nm扩束镜
固定
产品编号         Part Number 倍率 Expansion 波长 Wavelengt 入射光瞳直径               Entrance-beam Diameter(mm) 出射光瞳直径                   Exit-beam Diameter(mm) 最大镜筒外径
Max.lens-ø
镜头长度  Length(mm) 螺纹连接方式   Mounting Thread(mm)
HP-BE-1064-1.5X 1.5 1064nm 10.4 21.6 27 39.7 M22*0.75
HP-BE-1064-2X 2 39.7 M22*0.75
HP-BE-1064-3X 3 68.5 M22*0.75
HP-BE-1064-4X 4 76 M22*0.75
HP-BE-1064-5X 5 71.8 M22*0.75
HP-BE-1064-6X 6 74 M22*0.75
HP-BE-1064-8X 8 6 68 M22*0.75
HP-BE-1064-10X 10 71.5 M22*0.75
HP-BE-1064-12X 12 77.7 M22*0.75
HP-BE-1064-15X 15 74 M22*0.75
HP-BE-1064-20X 20 83 M22*0.75
HP-BE-1064-22X 22 92.3 M22*0.75
可调式
产品编号         Part Number 倍率 Expansion 波长 Wavelengt 入射光瞳直径               Entrance-beam Diameter(mm) 出射光瞳直径                   Exit-beam Diameter(mm) 最大镜筒外径
Max.lens-ø
镜头长度  Length(mm) 螺纹连接方式   Mounting Thread(mm)
HP-BE-KT-1064-2X 2 1064nm 10.4 21.6 27 39.7 M22*0.75
HP-BE-KT-1064-3X 3 68.5 M22*0.75
HP-BE-KT-1064-4X 4 76 M22*0.75
HP-BE-KT-1064-5X 5 71.8 M22*0.75
HP-BE-KT-1064-6X 6 74 M22*0.75
HP-BE-KT-1064-8X 8 6 68 M22*0.75
HP-BE-KT-1064-10X 10 71.5 M22*0.75
HP-BE-KT-1064-12X 12 77.7 M22*0.75
HP-BE-KT-1064-15X 15 74 M22*0.75
HP-BE-KT-1064-20X 20 83 M22*0.75
HP-BE-KT-1064-22X 22 92.3 M22*0.75
焊接扩束镜
产品编号         Part Number 倍率 Expansion 波长 Wavelengt 入射光瞳直径               Entrance-beam Diameter(mm) 出射光瞳直径                   Exit-beam Diameter(mm) 最大镜筒外径
Max.lens-ø
镜头长度  Length(mm) 螺纹连接方式   Mounting Thread(mm)
HP-BE-HK-1064-2X 2 1064nm 14 34 40 43.5 M22*0.75
HP-BE-HK-1064-2.5X 2.5 54.7 M22*0.75
HP-BE-HK-1064-3X 3 69 M22*0.75
HP-BE-HK-1064-4X 4 69 M22*0.75
HP-BE-HK-1064-5X 5 82.5 M22*0.75
HP-BE-HK-1064-6X 6 52.45 M22*0.75
变倍扩束镜
产品编号         Part Number 倍率 Expansion 波长 Wavelengt 入射光瞳直径               Entrance-beam Diameter(mm) 出射光瞳直径                   Exit-beam Diameter(mm) 最大镜筒外径
Max.lens-ø
镜头长度  Length(mm) 固定方式
HP-SL-BB-2X-10X-1064 2-10X 1064nm 10 28 40 161-171 中部固定ø37.6

10.6μm扩束镜
产品编号           Part Number 倍率Laser Beam Expander 波长Wavelength 入射光斑直径Entrance Diameter(mm) 出射光斑直径Exit-beam Diameter(mm) 直径Diameter(mm) 镜头长度  Length(mm) 螺纹连接方式Thread
HP-BE-10.6-1.5X 1.5 10.6um 13 16 25 30 M22*0.75
HP-BE-10.6-2X 2 10.6um 35 M22*0.75
HP-BE-10.6-2.5X 2.5 10.6um 11 20 49.9 M22*0.75
HP-BE-10.6-3X 3 10.6um 40.8 M22*0.75
HP-BE-10.6-4X 4 10.6um 70.6 M22*0.75
HP-BE-10.6-5X 5 10.6um 87.2 M22*0.75
HP-BE-10.6-6X 6 10.6um 91.2 M22*0.75
HP-BE-10.6-8X 8 10.6um 68.9 M22*0.75

水冷扩束镜 倍率 波长 入射光瞳直径 出射光瞳直径
Water cooled beam expander Laser Beam Expnder Wavelength Entrance-beam Exit-beam
      Diameter Diameter
      [mm] [mm]
  2.5X 1064nm 14.4 29.4
  3X 1064nm 14.4 29.4
  4X 1064nm 14.4 29.4

由于激光扩束镜规格型号众多,以上只是部分规格,如需要更详细的激光扩束镜资料信息,请联系华鹏艾伟对应销售人员。
