光学激光镜片/镜筒

激光全反镜片

激光全反半反镜片

全反镜一般用于激光打标机、激光焊接焊接机、激光切割机的光路上,与半反镜形成一个谐振腔,从而产生激光。激光全半反镜片是激光焊接机、激光切割机、激光打标机必备配件之一。 大功...

咨询电话 :075528990558

关注抖音号:CMZ51818邮箱:cl@hpaw.com

产品详情

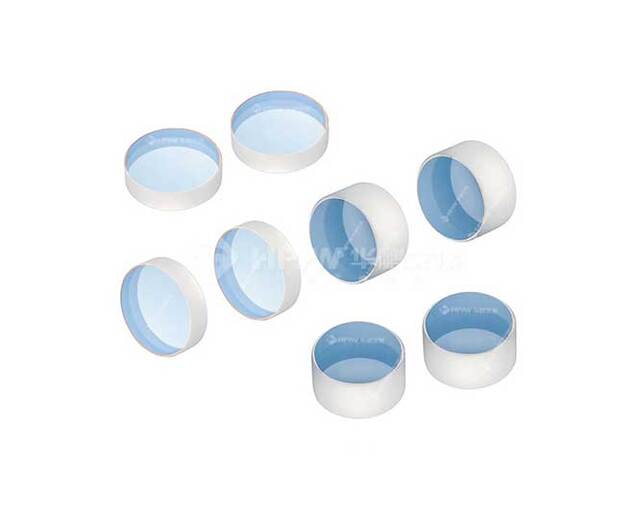

激光全反镜片和激光半反镜片一般用于激光打标机、激光焊接焊接机、激光切割机的光路上,激光全反镜与半反镜形成一个谐振腔,激光全反镜位于谐振腔的后面,半反镜在前面。全反镜是全部反射,而半反镜只反射部分另一部分输出,所以半反镜也叫输出镜。全反射的应用主要是激光谐振腔内作为后镜或折叠镜, 或是在激光器外部作为偏折镜传输光束。激光全半反镜片是激光焊接机、激光切割机、激光打标机必备配件之一。 大功率切割机因其功率大,能量高,一般的K9全反镜片因为不耐高温,其容易损坏。而石英全反镜损伤阈值高,可以承受大功率的激光能量,故其为理想的全反镜片。 石英全反镜有平平的,也有平凹的,常见的主要是平平的和平凹两米的。平凹两米的主要用于激光焊接机。




激光全反示意图 激光半反示意图
激光全反镜片示意图 激光半反镜示意图


从图中可以看到,全反镜是全部反射,而半反镜只反射部分另一部分输出。

全反镜片入射角度 镜片直径 镜片厚度 波长
0 12.7 3 808nm 1064nm 355nm
0 20 4 1064nm 355nm
0 20 5
0 20 6
0 20 8
0 20 10
0 19.05 9.7
0 19.05 10

半反镜片入射角度 透过率 镜片直径 镜片厚度 波长
0 15 20 4 1064nm
0 15 20 5 1064nm
0 20 12.7 3 808nm1064nm
0 20 19.05 9.7 1064nm
0 20 19.05 10 1064nm
0 20 20 4 1064nm
0 20 20 5 1064nm
0 40 20 4 1064nm
0 40 20 5 1064nm
0 50 20 4 1064nm
0 50 20 5 1064nm
0 50 20 6 1064nm
0 50 20 8 1064nm
0 50 20 10 1064nm
0 60 20 4 1064nm
0 60 20 5 1064nm

全反镜片 迪能机石英全反镜片 SYΦ19*6.4mm-PP
半反镜片 迪能机石英半反镜片 SYΦ19*6.4mmT=65%

由于激光全反镜片激光半反镜片规格型号众多,以上只是部分规格,如需要更详细的激光全反镜片激光半反镜片资料信息,请联系华鹏艾伟对应销售人员。
