激光焊接头组件

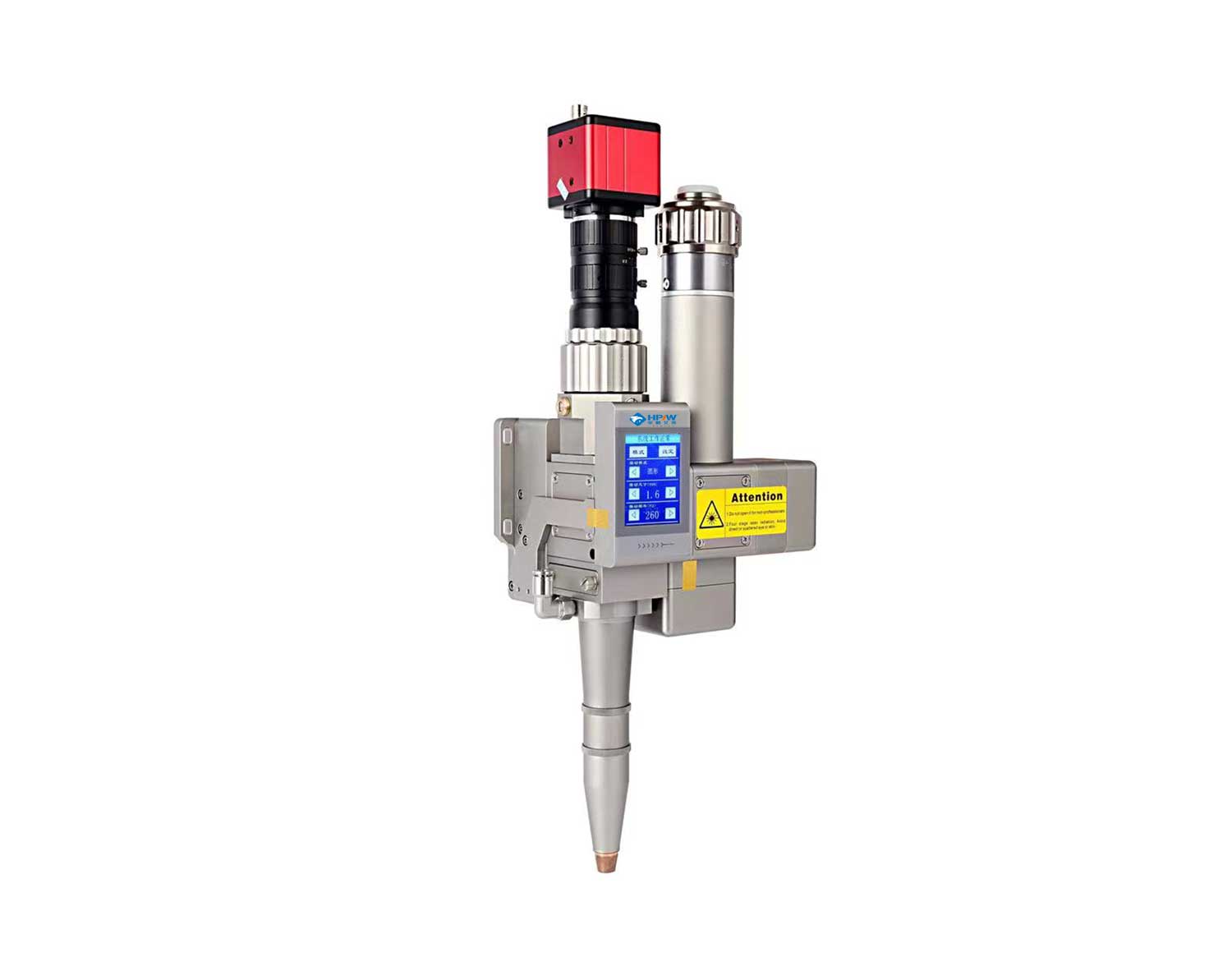

双摆焊接头-HP20S 2KW焊接头

HP20S是华鹏艾伟生产的一款双摆焊接头型号,双摆焊接头-HP20S以光纤激光器为光源,在受控距离下在平面机床上对金属进行焊接,所有媒介连接都内置于激光头内!本激光头焊接精准,耐用,便……

产品详情

HP20S是华鹏艾伟生产的一款2KW双摆焊接头型号,HP20S以光纤激光器为光源,在受控距离下在平面机床上对金属进行焊接,所有媒介连接都内置于激光头内!本激光头焊接精准,耐用,便于维护而且易于调整。

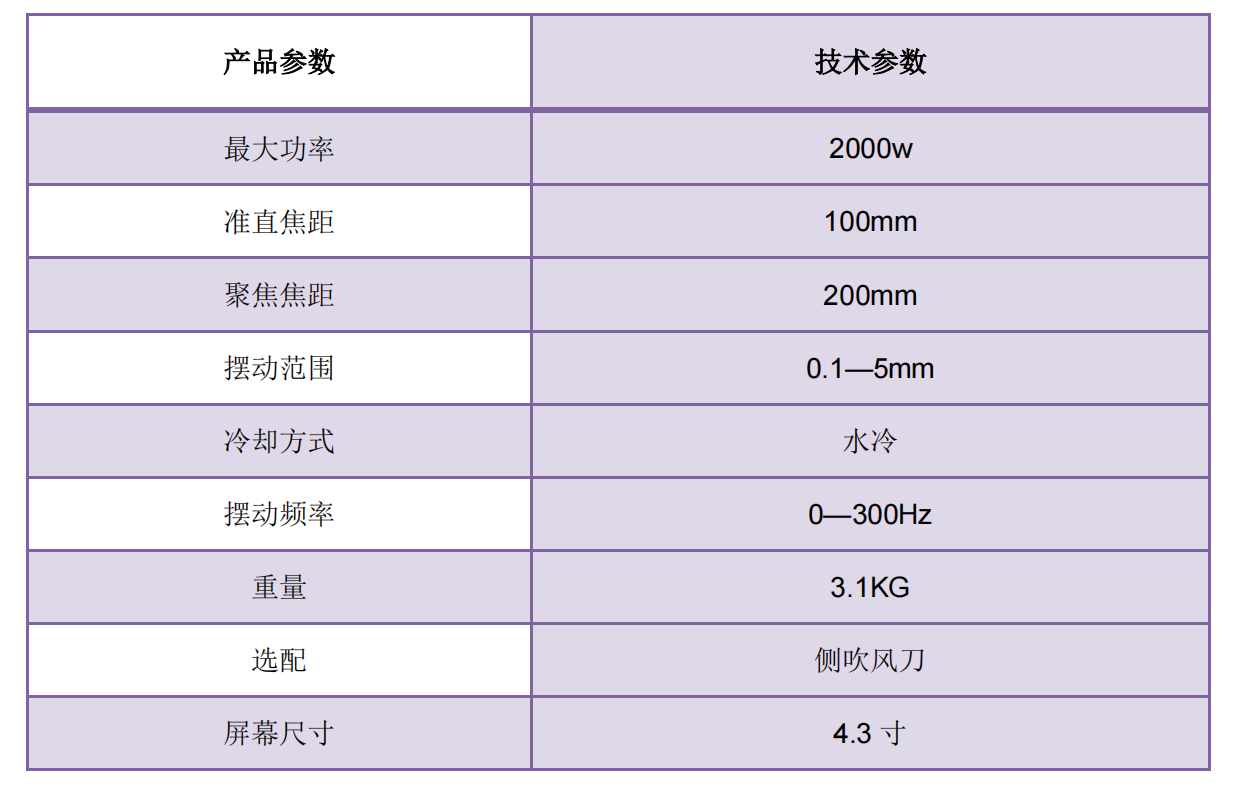

双摆焊接头-HP20S技术参数

双摆焊接头-HP20S技术参数

双摆焊接头-HP20S结构图

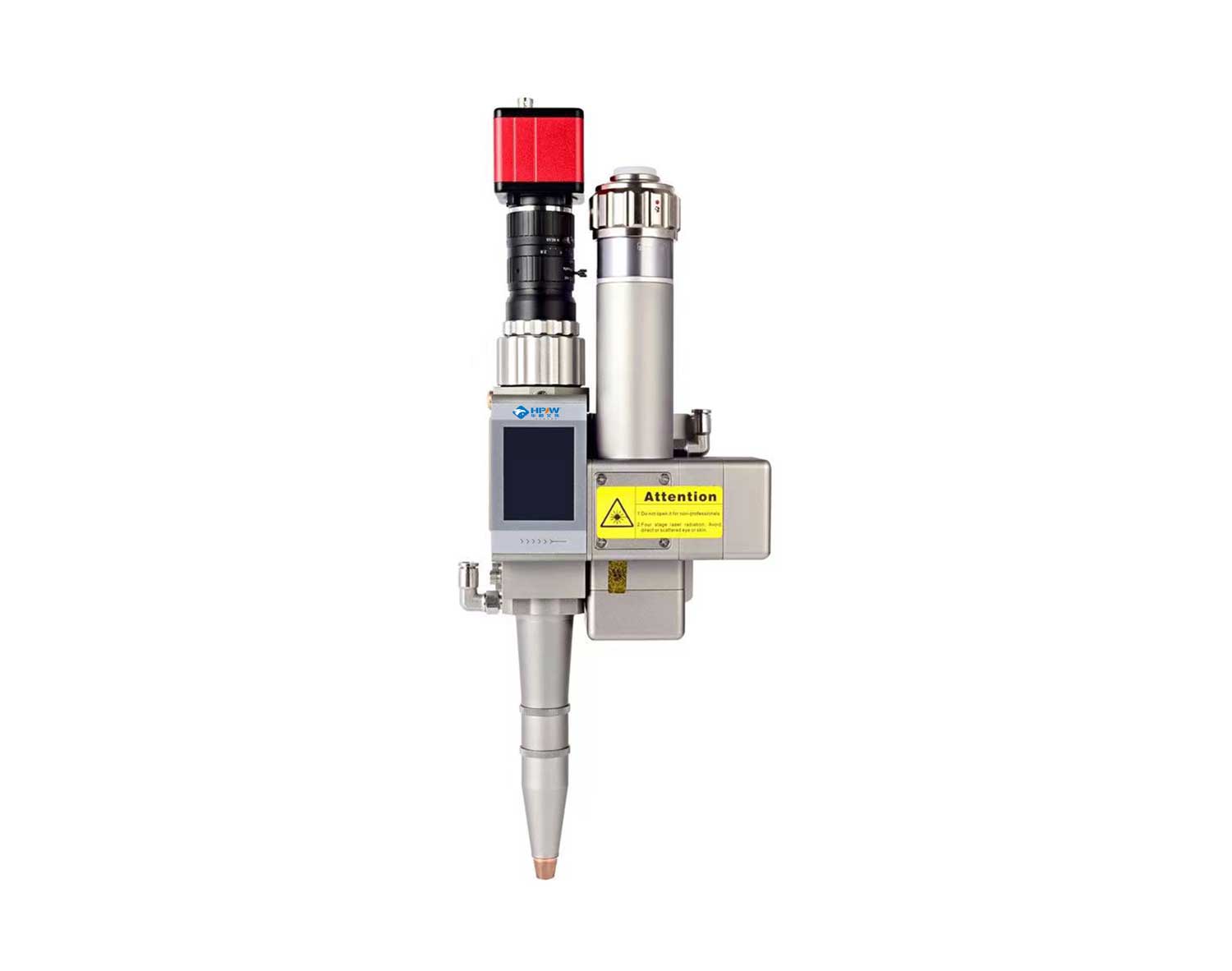

双摆焊接头-HP20S

HP20S功能介绍

组件简介

1. QBH组件

与激光器光纤连接的核心连接器,提供行业标准的光纤接入口。

2. 航空插头

给整个电机及驱动板供电。

3. 冷却水箱

给整个焊接头提供散热,使焊接头保持合理的温度。

4. XY振镜电机振镜组件

采用电机驱动X、Y轴振镜片,具有多种摆动模式,扩大焊缝的面积,允许工件有不规则焊缝、更大间隙。

5. CCD组件

提供过滤光源,为CCD提供安全、可靠、真实的光源,包括相机、镜头、相机调节机构。

6. 聚焦、准直组件

聚焦组件装配于激光头内,包含聚焦镜片组、准直镜片组、垫圈、锁紧弹圈和镜片降温的水冷系统。

7. 保护镜组件

使焊渣不能直接飞溅到聚焦镜片上,保护并延长聚焦镜片的使用时间。

8. 风刀组件

将反弹的焊渣吹走,为保护镜提供保护。

9. 风刀、同轴吹组件

将反弹的焊渣吹走,为保护镜提供保护。

10.显示屏组件

提供参数控制,设定摆动模式、大小、频率及原点补偿功能。

HP20S产品特性:

A. 此焊接头在不锈钢、铝合金焊接,中功率焊接应用方面有很强优势是一款经济高效的焊接头。

B. 焊接头采用电机驱动X、Y轴振镜片,具有多种摆动模式,且摆动焊接允许工件有不规则焊接、更大间隙等加工参数可以显著提高焊接质量。

C. 焊接头内部结构完全密封,可以避免光学部分受到灰尘污染。

D. 配有气帘和同轴部件,减少焊接烟尘和飞溅残渣对镜片的污染。

E. 保护镜片采用抽屉式结构,更换方便。

F. 可配各种带 QBH 接头激光器。

G. 驱动器、控制主板和振镜电机在一起,减少干扰,仅需一根电源线即可完成所有接线。

H. 焊接头上自带触摸屏,较好的人机操控体验。

以上只是双摆焊接头简单介绍,如需要更详细的资料信息,请联系华鹏艾伟对应销售人员。
