激光控制系统

USB-V4光纤卡(大卡)支持二次开发

V4光纤卡(大卡)是针对采用了脉冲式光纤激光器的打标机而专门开发的控制卡,采用 USB 接口与 PC 机相连。V4光纤卡,支持二次开发,可安装在Winxp、Wn7、Win8、Win10操作系统32位或64位。……

产品详情

V4光纤卡(大卡)是针对采用了脉冲式光纤激光器的打标机而专门开发的控制卡,采用 USB 接口与 PC 机相连。V4光纤卡,支持二次开发,可安装在Winxp、Wn7、Win8、Win10操作系统32位或64位。

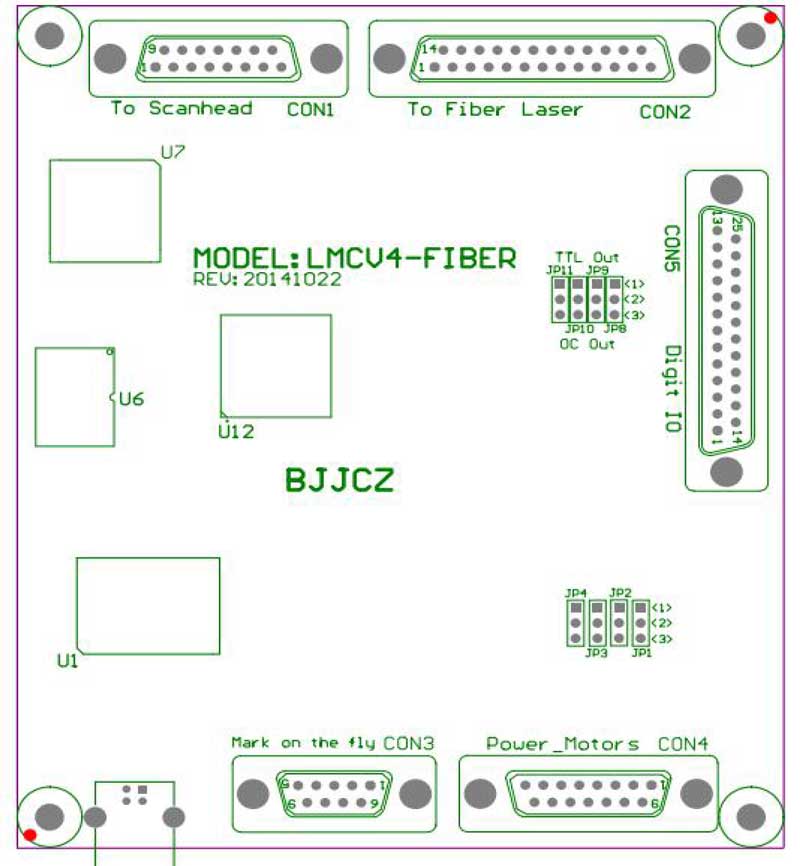

V4光纤卡控制卡示意图

V4光纤卡控制卡示意图

CON1:振镜(SCANHEAD)控制接口, DB15 插座

CON2:IPG YLP 系列激光器的 DB25 控制接口;

CON3:飞标(Mark on fly)接口,用于连接编码器,DB9 插座;

CON4:IO 接口,用于连接电源以及扩展轴控制信号,DB15 插座。

CON5:IO 接口,用于输入输出数字信号,DB25 插座

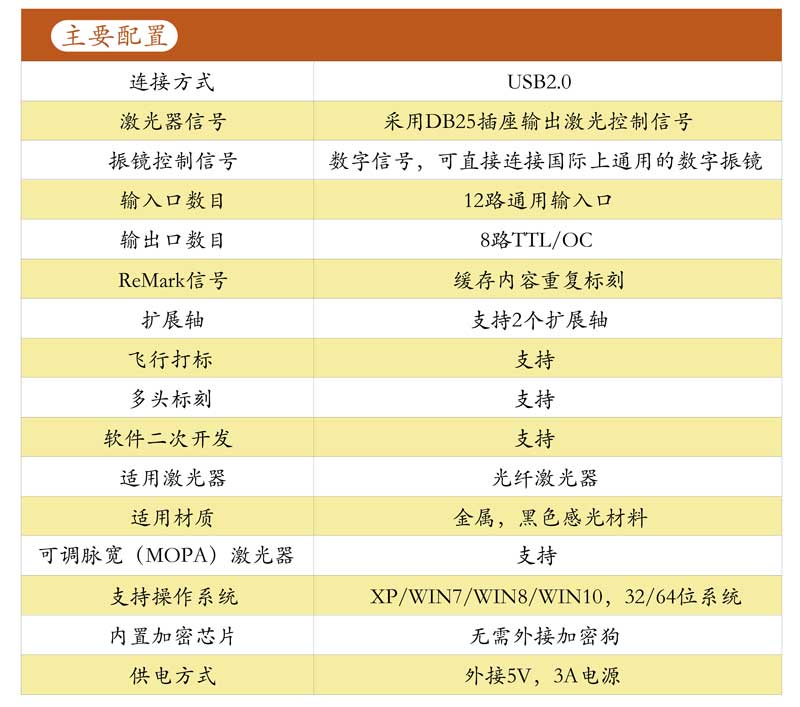

V4光纤卡控制卡主要配置

V4光纤卡控制卡主要配置

V4光纤卡主要特点

采用 DB25 插座输出激光控制信号,与脉冲式光纤激光器通过 25 针电缆直连。

振镜控制信号为数字信号,可直接连接国际上通用的数字振镜。

飞行打标:可连接旋转编码器,实时检测流水线的速度,保证高速打标效果。

支持单机多卡工作模式。一台电脑可以同时控制 8 套 LMCFIBER 打标控制卡并行操作。8 套控制卡可以加工不同的内容。[注:需电脑 USB 通道支持]

扩展轴(步进电机/伺服电机)输出:可输出两个通道的方向/脉冲信号控制步进电机(或伺服电机),可用于转轴或者拼接。

16 路通用输入数字信号(TTL 兼容)。IN0~IN13,XORG0(IN14),YORG0(IN15)。其 中 IN0~IN3 被 指 定 为 激 光 器 状 态 输 入 信 号 由 CON2 引 入(LaserST0~LaserST3)。

8 路通用输出数字信号(TTL 兼容)。Out0-7 从 CON5 插座输出。其中,Out0~Out3 为 TTL 输出;Out4-7 可通过跳线设置为 OC 或 TTL 输出。

LaserErr 信号,激光器状态错误时输出,为 OC 输出,可接继电器。

ReMark(缓存内容重复标刻) 信号:用于打标内容相同,要求高速打标的情况。(如果打标内容含有变量文本,或者打标内容较多无法全部保存在板卡中,必需连接至通用输入信号。)

兼容 USB2.0。

以上只是简单介绍,如需要更详细的资料信息,请联系华鹏艾伟对应销售人员。
