PCIE激光打标控制卡数字卡 PCI-E-DIGIT

PCIE激光打标控制卡 PCI-E-DIGIT是针对激光器的打标机而专门开发的控制卡,采用 PCI E 接口形式与计算机主板连接。其主要特点是采用 DB25 插座输出 CO2/YAG 激光控制信号;振镜控制信号为数字信号……

产品详情

PCIE激光打标控制卡 PCI-E-DIGIT是针对激光器的打标机而专门开发的控制卡,采用 PCI E 接口形式与计算机主板连接。其主要特点是采用 DB25 插座输出 CO2/YAG 激光控制信号;振镜控制信号为数字信号,可直接连接国际上通用的数字振镜;与电脑主板上的 USB 端通过一条 4P 的线相连到 PCI-E 卡的 CON4 端口上。

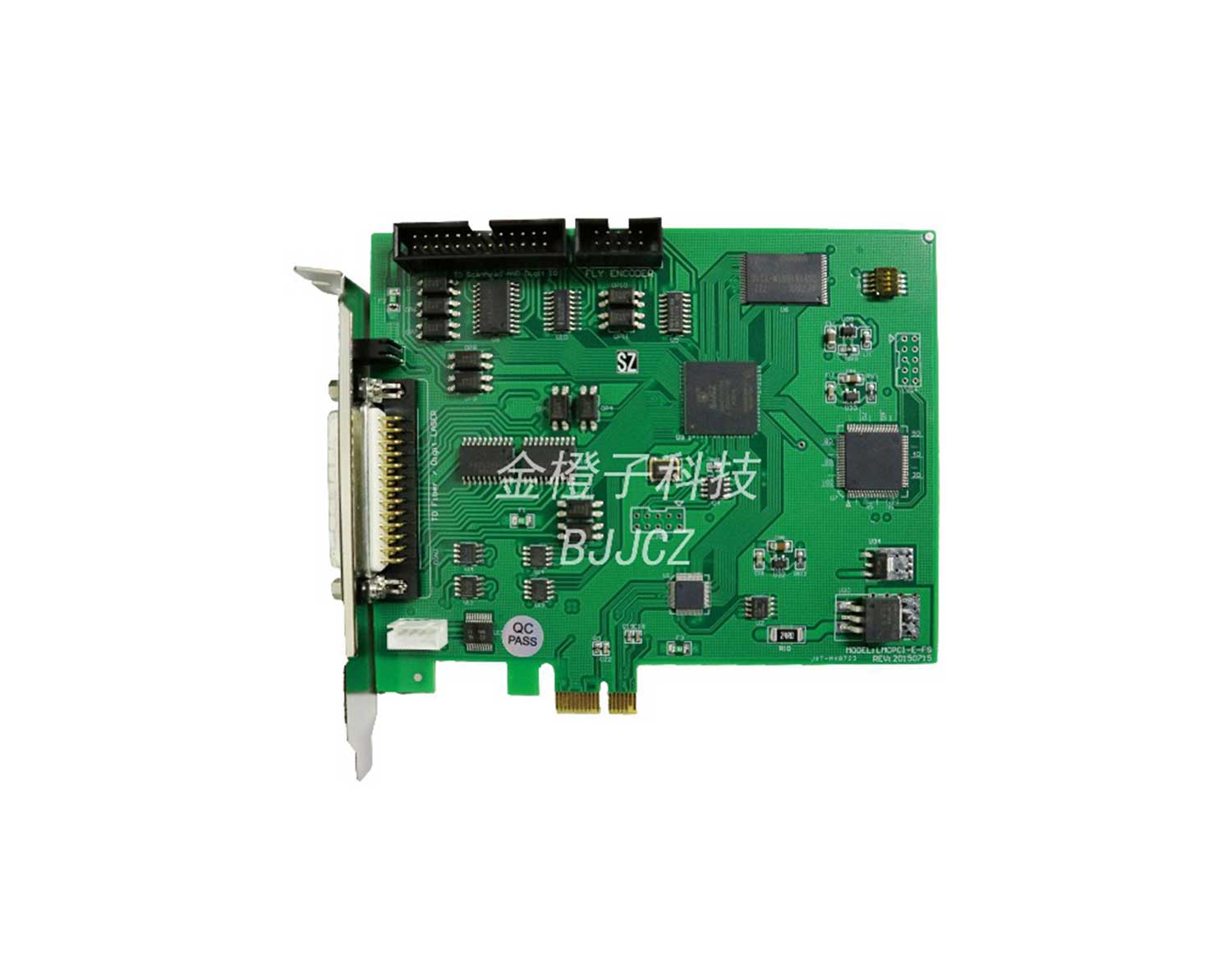

PCIE激光打标控制卡 PCI-E-DIGIT外观图

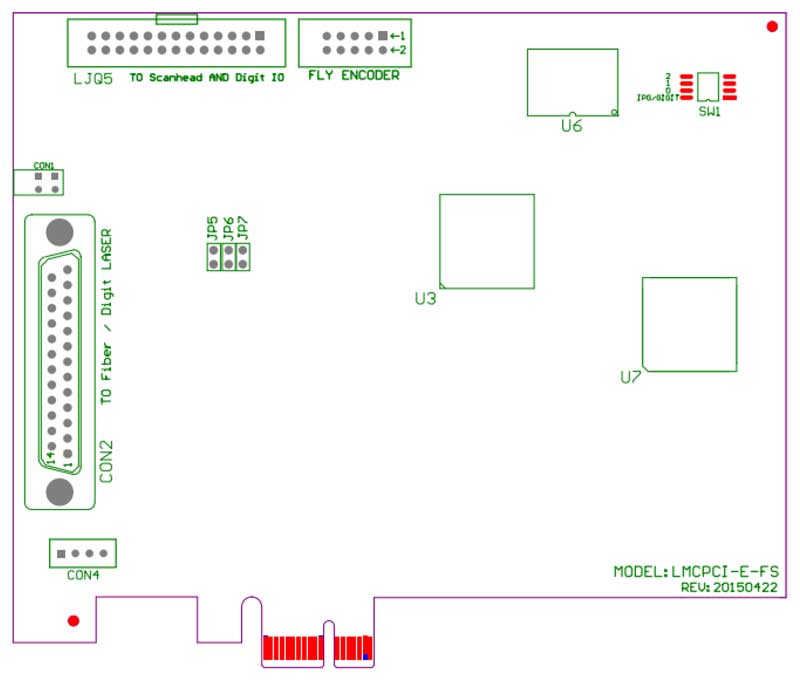

PCIE激光打标控制卡外观图

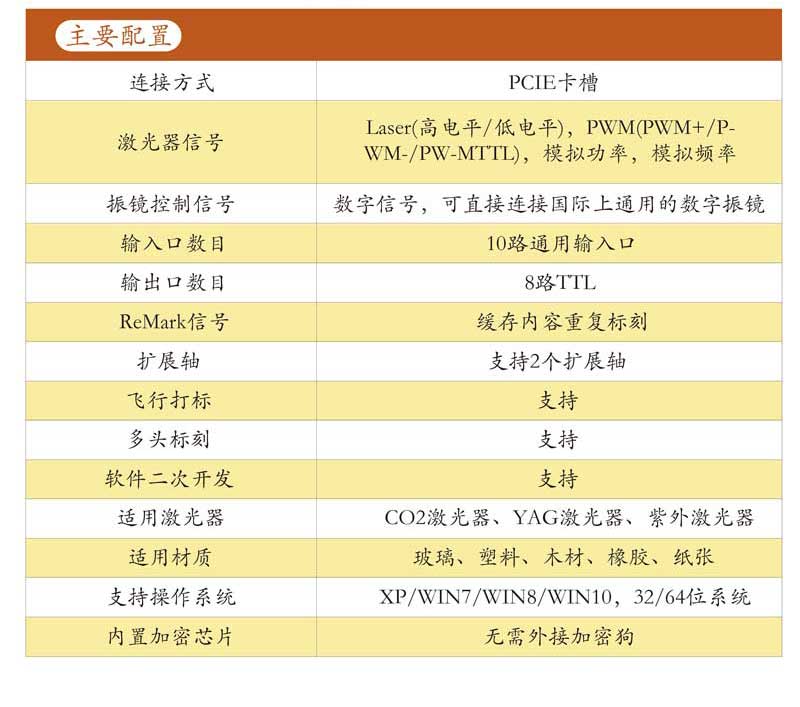

PCIE激光打标控制卡主要配置

PCIE激光打标控制卡主要配置

PCI-E-DIGIT 卡的振镜信号是由板卡上的 LJQ5(26 针黑色插头),通过一条26 芯排线将振镜信号连接到一个 DB15(CON1)插孔上。DB15 插孔(CON1)被安装在扩展挡片的上方,然后需要将挡片固定在计算机的机箱上。振镜控制信号为数字信号,可以直接连接至数字振镜。由于数字振镜所用的数字信号传输协议不完全一样,所以,需要确认数字振镜使用何种传输协议。我公司也提供了数字转模拟的转接板,也可通过该转换板转成模拟信号输出连接到模拟振镜。

以上只是PCIE激光打标控制卡数字卡简单介绍,如需要更详细的PCIE激光打标控制卡数字卡资料信息,请联系华鹏艾伟对应销售人员。
