金橙子 G3pro-Vision 振镜

金橙子 G3pro-Vision 振镜是金橙子的一款振镜头内部集成打标控制卡的产品,采用高度集成的驱控一体化设计,通过红光辅助对焦及实时背景显示,所见即所得的打标应用,金橙子 G3pro-Vision 振镜……

产品详情

金橙子 G3pro-Vision 振镜是金橙子的一款振镜头内部集成打标控制卡的产品,采用高度集成的驱控一体化设计,通过红光辅助对焦及实时背景显示,所见即所得的打标应用,金橙子 G3pro-Vision 振镜采用单一+-15V电源供电,并且可定制二次开发功能。

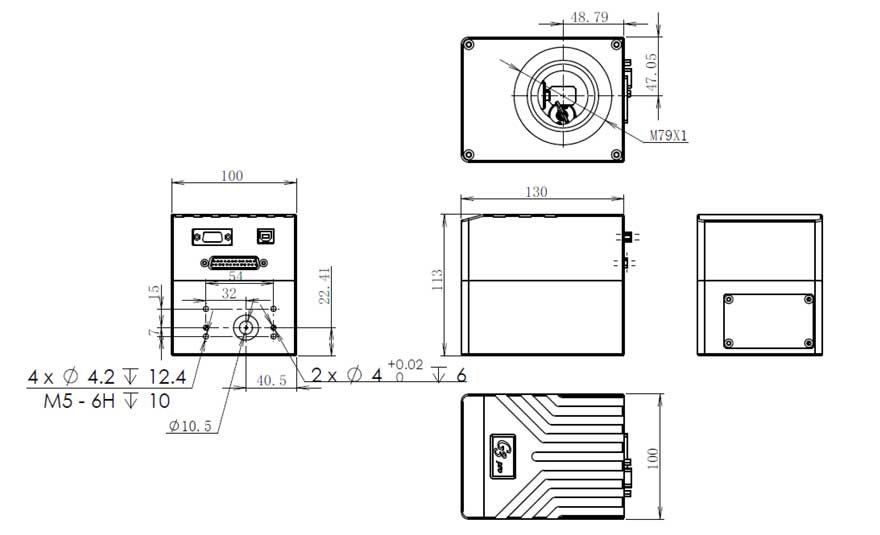

金橙子 G3pro-Vision 振镜尺寸图

金橙子 G3pro-Vision 振镜

金橙子 G3pro-Vision 振镜技术参数

金橙子 G3pro-Vision 振镜技术参数

金橙子 G3pro-Vision 振镜安装说明

1. 初步安装:打开包装,取出 G3 pro-v 振镜及相关配件(详见发货出库清单。)撕下 G3 pro-v 振镜光路孔的防尘贴。 将 G3 pro-v 振镜固定到打标机的机架上。(有可能需要客户自己设计装配转接板。)

2. 调整光路:微调各种配件,使得激光器的出光中心与 G3 pro-v 振镜的入射孔中心在同一轴线上。固定好 G3 pro-v 振镜。

3. 供电:给振镜供电,并且通过 USB 线把振镜与电脑连接。

4. 调整焦距:打开 Ezcad2-Lite 软件,在软件画一个小圆,点击连续加工,确定有激光输出之后,调整升降平台,使得振镜焦点刚好处于加工平台上/加工所需的焦平面上。

5. 生成振镜校正文件:打开 Ezcad2-lite 软件文件夹,点击程序,按照校正说明书指引生成.cor 校正文件并且保存。

6. 调用振镜校正文件:打开 Ezcad2-lite 软件,点击 F3,在弹出的对话框中选择区域,勾选使用校正文件,调用刚刚保存好的.cor 校正文件。

7. 生成相机校正文件:详见背景显示校正(说明书第五部分) 。

8. 调用相机校正文件:详见背景显示校正(说明书第五部分) 。

9. 调整指示红光:详见指示红光调整(说明书第六部分) 。

10.加工使用:按照 Ezcad2-Lite 软件的使用手册,操作软件进行加工。

以上只是金橙子G3pro振镜简单介绍,如需要更详细的资料信息,请联系华鹏艾伟对应销售人员。
