聚光腔体及配件

激光腔体底板
激光腔体底板

激光腔体底板

激光腔体底板是激光腔体的组成部分,需按规格配置,华鹏艾伟提供激光腔体底板,分别为:单灯陶瓷腔体,双灯陶瓷腔体,单灯镀金腔体,双灯镀金腔体,所有规格应有尽有,底板介绍需知:...

咨询电话 :075528990558

关注抖音号:CMZ51818邮箱:cl@hpaw.com

产品详情

激光腔体底板是激光腔体的组成部分,需按规格配置,华鹏艾伟提供激光腔体底板,分别为:单灯陶瓷腔体,双灯陶瓷腔体,单灯镀金腔体,双灯镀金腔体,所有规格应有尽有,底板介绍需知:购买腔体或底板需机柜厂家提供机柜光路尺寸图,告知光路型号或底板尺寸,硬光路可量光路总宽度,例如总宽度为170mm配底板规格为148*130*50 这里的148代表底板的总宽度,130代表安装孔距,50代表中心高度,光纤底板需机柜厂家提供中心高度与安装孔距.

激光腔体底板

激光腔体底板

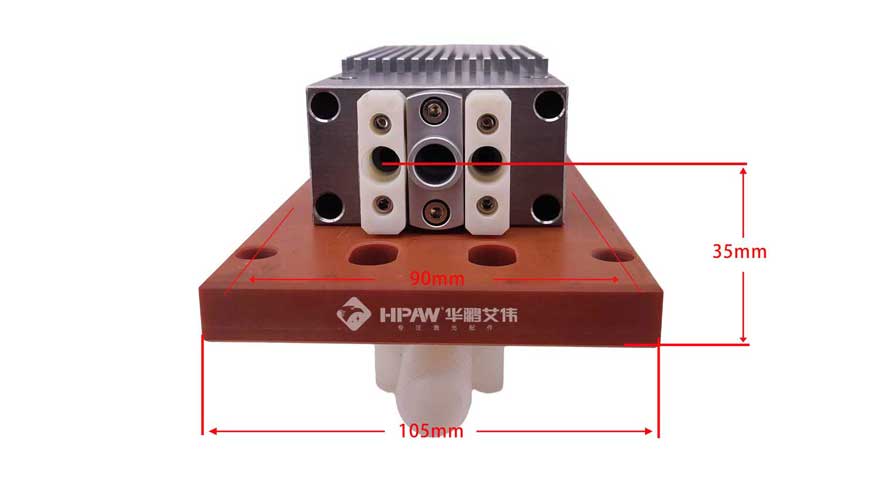

激光腔体底板测量图

激光

激光腔体底板规格表如下:

硬光路说明:110/120/125/170mm代表硬光路总宽度(需要提供告知)
光纤传输光路说明:底板尺寸量孔距和中心高即可(一般厂家都有图纸提供或告知)
序号 光路规格 腔体底板尺寸 腔体底板尺寸 腔体底板尺寸 备注
1 110光路 95*80*42mm 95*80*50mm   所有尺寸都以"mm"为单位,尺寸后面:42/43代表机柜厂家有42mm和43mm中心高
2 120光路/125光路 102*88*42mm 104*90*42mm 104*90*50mm
3 170光路 148*130*50mm 148*130*52mm
4 光纤传输光路 104*90*42/43mm 110*90*42/43mm 148*130*42mm
 注明:  客户在购买镀金/陶瓷腔体时必须提供机柜厂家底板尺寸图或自己连宽度和孔距!

激光腔体底板是用于构成激光腔体的一部分,通常安装在激光腔体的底部。它具有以下特点:

稳定性:激光腔体底板应具有足够的稳定性和刚性,以确保激光腔体的整体稳定性。

平整度:激光腔体底板的表面应平整,以确保激光光束的聚焦效果和传输效率。

耐高温和低温:激光腔体底板应能够在不同的温度环境下保持稳定,包括高温和低温。

耐腐蚀:激光腔体底板应具有较好的耐腐蚀性,能够抵抗化学药品和溶剂的侵蚀。

密封性:激光腔体底板应具有较好的密封性能,能够防止激光能量从激光腔体中泄漏。

由于激光腔体底板规格型号众多,以上只是部分规格,如需要更详细的激光腔体底板资料信息,请联系华鹏艾伟对应销售人员。
